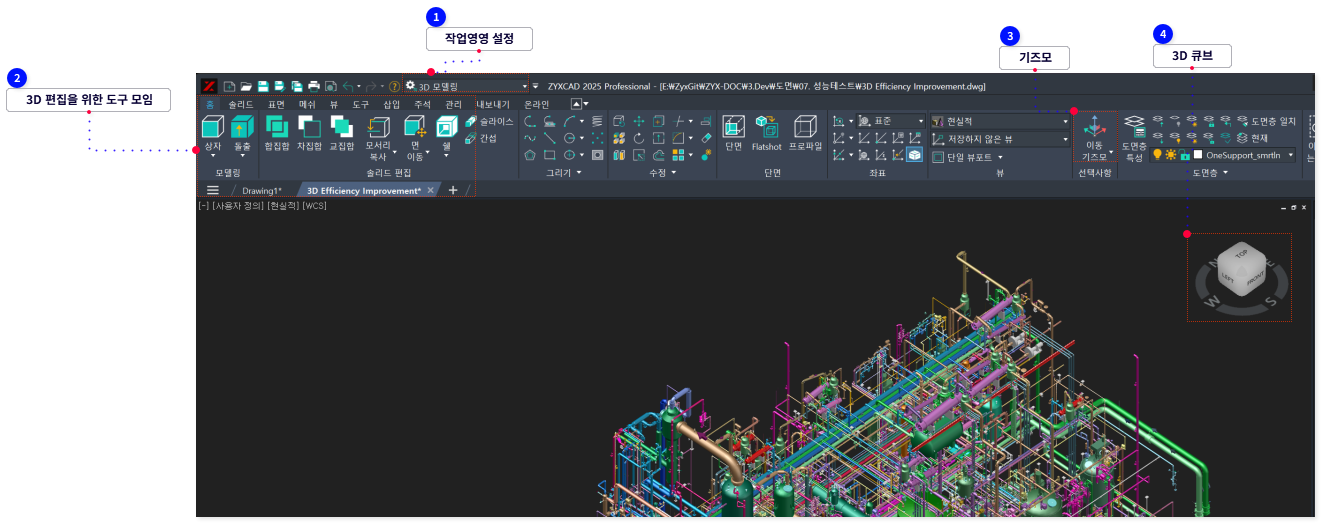

 작업영영 설정 | |  작업영역은 사용자의 설계 습관과 작업적 특성을 기반으로 2D, 3D, 클래식등 효율적으로 메뉴 구성되어 있습니다. 3D 모델링 관련 기능이 통합된 작업영역을 이용하여 3D 명령을 빠르게 이용할 수 있습니다.
|
|
현재 파일 저장: WSSAVE 명령을 실행하면 현재 작업 영역을 지정 명칭으로 저장합니다.
작업 영역 설정: WSSETTINGS 명령을 실행하면 작업 영역 옵션을 설정합니다. 어떤 작업 영역을 메뉴에 표시할지 지정할 수 있습니다.
|
|
|
|

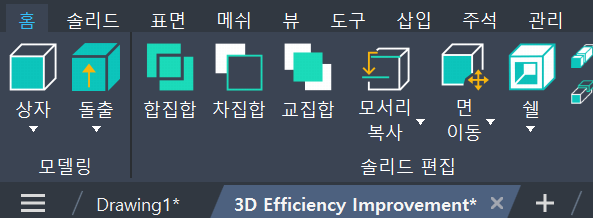

 3D 편집을 위한 도구 모임 | |
3D 모델링을 위한 메뉴로 구성되어 있습니다. 그 구성은 다음과 같습니다.
|
|
|
 기즈모 | |  3D 시각적 스타일에서 이동, 회전, 크기 조정 같은 변형 작업을 시각적으로 표시하는 3D 기즈모를 추가했습니다. 이제 객체를 조작하기가 더욱 편리해졌습니다.
객체를 선택할 때 표시할 기본 3D 기즈모 유형을 제어하는 DEFAULTGIZMO 시스템 변수를 추가했습니다.
객체를 선택할 때 3D 기즈모를 자동 표시할지 여부를 제어하는 GTAUTO 시스템 변수를 추가했습니다.
| |
|
|
-
3D 시각적 스타일에서 객체를 선택할 때 표시되는 3D 기즈모의 기본 유형을 제어합니다.
|
|
값
|
0
|
이동 기즈모 표시
|
|
1
|
회전 기즈모 표시
|
|
2
|
크기 조정 기즈모 표시
|
|
3
|
3D 기지모 표시 안 함.
|
|
4
|
변형 기즈모 표시
|
|
형식
|
Integer
|
|
저장
|
Registry
|
|
초기값
|
0
| |
| |
|
|
-
3D 시각적 스타일에서 객체를 선택할 때 3D 기즈모를 자동 표시할지 여부를 제어합니다.
|
|
형식
|
Integer
|
|
저장
|
Registry
|
|
초기값
|
0
| |
|
|
|
 3D 큐브 | |
2D 및 3D 모형 공간에서 그래픽을 처리할 때 ViewCube를 추가하면 상호작용의 복잡성이 줄고 업무 효율성이 개선됩니다.더 풍부한 뷰를 제공합니다.
-
ViewCube 기능과 뷰 상호작용, 사전 정의된 26개 뷰포인트를 지원합니다. -
-
-
투영 모드 전환, 홈 뷰로 돌아가기, 현재 뷰를 홈으로 설정 등 ViewCube 오른쪽 클릭 메뉴를 지원합니다.
|
|
|
