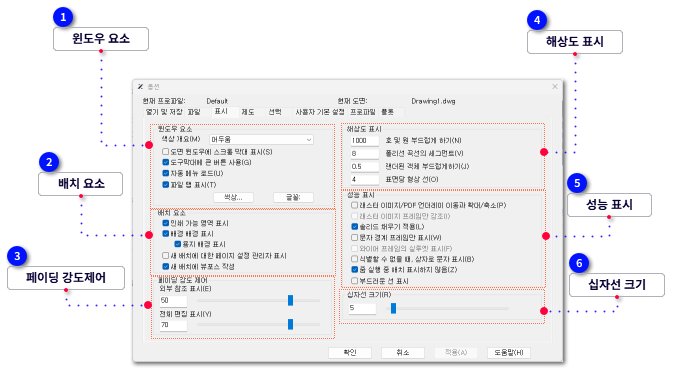

을 클릭 하면 아래와 같이 옵션을 설정 할 수 있습니다.
[표시] 옵션은 ZYXCAD Ax에서 사용하는 환경에 대한 윈도우, 배치, 해상도, 성능등을 설정 저장 및 관리할 수 있습니다.

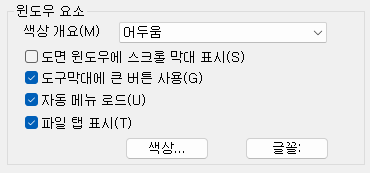

 윈도우 요소 | |
ZYXCAD Ax 윈도우 환경환경 요소에 대한 설정입니다.
-
-
[어우둠, 밝음]으로 사용자 화면에 Theme를 설정합니다.
-
-
꽉찬 화면 이상이면 스크롤 막대 표시하여 표시할 수 있는 기능을 체크합니다.
-
-
기본 설정은 16x16 아이콘으로 설정되며, 큰 아이콘 사용시 32x32아이콘으로 보이게 됩니다.
-
-
사용자화 메뉴에 대한 메뉴를 자동으로 로드 할 것인지 여부에 대한 체크입니다.
-
-
|
|
|

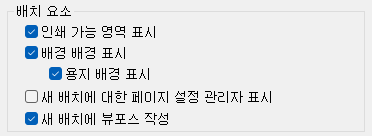

 배치 요소 | |
배치는 플로팅을 위한 작업공간에 대한 환경 설정입니다.
-
-
-
인쇄 가능 영역은 점선으로 표시되고, 플롯에서 선택한 출력장비에 의해서 크기가 정해 집니다.
-
-
지정한 용지 크기가 배치에 표현되도록 합니다.
-
용지 크기 및 플롯 축척이 용지 배경의 크기를 결정합니다.
-
그림과 같이 [배경 표시]를 선택하지 않으면, 전체 화면으로 용지와 구분됨을 확인 할 수 있습니다.
-
-
-
이 대화상자를 사용하여 용지 및 플롯 설정에 관련된 옵션을 설정할 수 있습니다.
-
-
새 배치를 작성할 때 자동으로 단을 뷰 포트를 작성합니다.
|
|
|

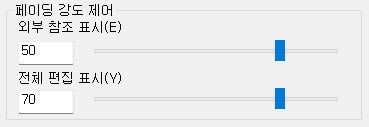

 페이딩 강도제어 | |
페이딩(Padding) 정도는 시스템 변수 XFADECTL에 의해 제어됩니다. -
이 값은 작업 세트 외부에 있는 객체의 표시 밀도를 설정합니다.
-
값이 클수록 표시되는 작업 세트 외부의 객체가 더 많이 페이드됩니다.
|
|
|

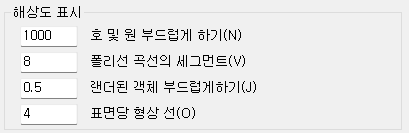

 해상도 표시 | |
객체의 화면표시 품질을 조정합니다.
-
-
현재 뷰포트에 있는 객체의 해상도를 설정합니다.
-
-
PEDIT명령의 스플라인 옵션으로 스플라인 맞춤 폴리선을 생성할 때 각 스플라인 맞춤 폴리선에 생성될 선 세그먼트 수를 설정합니다.
-
-
음영처리 및 랜더링된 객체 및 은선이 제거된 객체의 부드럽기를 조정합니다.
-
음영처리된 객체 및 은선이 제거된 객체의 부드럽기를 조정합니다.
-
-
3D 솔리드의 곡선 표면에 표시되는 윤곽선 수를 지정합니다.
| | 해상도 표시값은 적정한 값을 선택합니다. 높은 값을 설정하면 PC성능에 따라 저하될 수 있습니다.
|
|
|
|

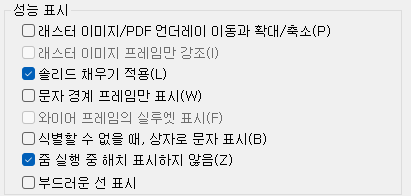

 성능 표시 | |
성능에 영향을 주는 화면표시 설정을 조정합니다.
-
래스터 이미지/PDF언더레이 이동과 확대/ 축소
-
실시간 ZOOM 또는 PAN명령을 사용하는 동안 래스터 이미지/PDF등 객체의 표시를 조정합니다.
-
끌기 표시가 켜저 있고, 래스터 이미지/PDF를 사용하는 초점이동 및 줌을 선택하는 경우, 원본을 재배치하면 객체 사본이 커서와 함께 이동합니다.
-
-
전체 래스터 이미지를 강조할지 또는 래스터 이미지 프레임만 강조할지 여부를 선택합니다.
-
-
해치와 채우기, 2D 솔리드 및 굵은 폴리선을 채울지 여부를 지정합니다.
-
-
|
|
|
 십자선 크기 | |
화면 크기에 백분율로 십자선 크기를 결정합니다.
|
|
|
