미디어, 그래픽, 커스텀 특성, 사용자 정의 용지 크기를 포함한 지정된 플로터 구성 파일(PC5)에 대한 출력 설정들 및 포터 연결들을 변경합니다.
플로터 구성 편집기 대화상자에는 다음 세 가지 탭들이 포함됩니다.
- 일반적인
- 포트
- 장치 및 문서 설정
|
|

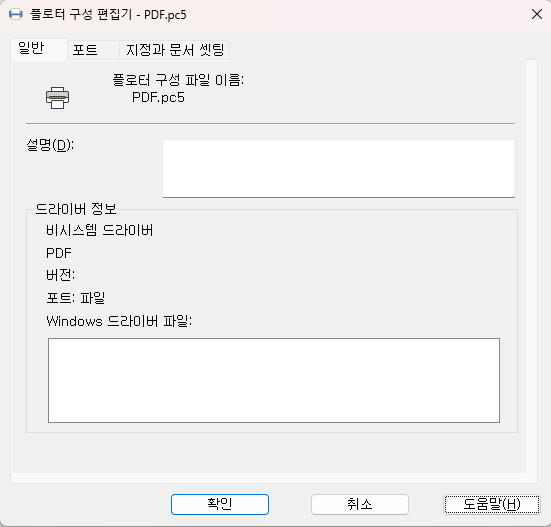

1. 일반
포터 구성 파일명, 묘사, 드라이브 정보를 포함한, 플로터 구성 파일(PC5)의 기본 정보를 표시합니다.
-
-
플로터 마법사 추가에 지정된, 플로터 구성 파일명을 표시합니다.
-
-
대화상자 안에 추가되거나 변경될 수 있는 포트에 관한 관련 정보를 표시합니다.
-
-
드라이브 유형, 명칭, 모델, 버전, 포트, Windows 드라이브 파일들에 관한 관련 정보를 표시합니다.
|
|

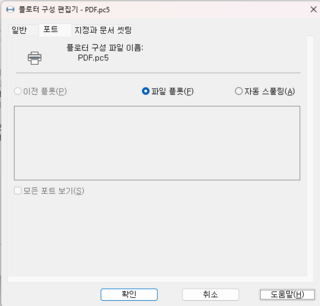

2. 포트
-
플로터 구성 파일을 표시하고, 플로터의 플롯 설정들을 변경합니다.
-
-
도면을 플로터로 보낼 수 있는 포터를 지정합니다.
-
-
현재 사용할 수 있는 포트들 및 관련 묘사들을 하나의 목록에 표시합니다.
-
여러분이 지정한 플로터가 시스템 프린터라면, 포트들의 목록은 표시되지 않을 것입니다.
-
-
플롯 : 대화상자에 지정된 파일로 그 도면을 보낸다.
-
-
플롯팅 중 여러분의 컴퓨터를 고효율로 작동시키기 위해 자동 기능을 사용합니다.
-
이 옵션은 옵션대화상자 내 파일 탭 상에서 지정됩니다.
-
-
|
|

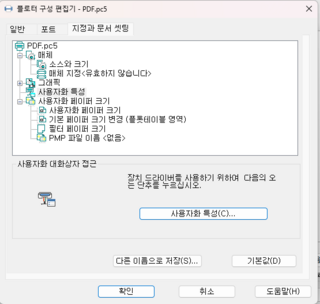

3. 장치 및 문서 설정
- 미디어, 그래픽, 커스텀 특성들, 사용자 정의 용지 크기들을 포함한, 플로터 구성 파일 (PC5)에 대한 여러 설정들을 제어합니다.
- 지정된 설정들을 보고 변경하기 위해 어떤 노드의 아이콘을 클릭합니다.
- 여러분이 만든 변화들은 설정 명칭 다음에 꺽쇠 괄호(<>) 내에서 표시됩니다.
-
-
용지의 소스와 크기를 지정합니다.가용 설정들은 구성된 플로터의 지원받는 특성에 따라 좌우됩니다.예를들면, 구성 플로터가 시스템 프린터라면, 사용자 특성만을 이용하여 용지 소스들과 크기를 구성할 수 있습니다.
-
-
-
-
-
-
-
-
이 옵션을 체크하면 플로터가 적절한 용지 소스를 자동으로 지정하도록 할 수 있습니다.
-
-
가용 용지 소스들 및 커스텀 용지 크기들을 하나의 목록 안에 표시합니다.
-
-
현재 플로터에 대한 가용 미디어 목적지들을 표시합니다.
-
이런 옵션들은 그 기능을 지원하는 플로터의 경우에만 사용 가능합니다.
-
-
프린트 벡터 그래픽, 래스터 그래픽, 트루타입 문자를 위한 관련 설정들을 지정합니다.
-
-
프린트 벡터 그래픽을 위한 색상 깊이, 해상도, 디더링을 지정합니다.
-
-
여러분이 구성한 플로터의 색상 깊이를 선택합니다.출력 유형을 단색화의 색상으로 지정할 수도 있습니다.해상도와 Dithring 설정은 색상 깊이에 영향을 미칠 수 있습니다.
-
색상이 짙을수록 플롯하는 데 더 긴 시간이 소요됩니다.
-
-
구성된 플로터의 해상도를 조정하기 위해 슬라이더를 이동시킵니다.해상도가 높을수록 플롯하는 데 더 긴 시간이 소요됩니다.
-
해상도에 대한 어떤 변화든 디터링 목록 내에 이용 가능한 옵션들에 영향을 미칠 것입니다.
-
-
그 목록으로부터 펜이 아닌 플로터들에 대한 디더링 옵션을 지정합니다.몇몇 디더링 옵션들이 프린트 속도에 영향을 미칠 수 있습니다.
-
-
플롯팅 속도와 출력의 질의 균형을 맞추기 위해, 플롯팅 래스터 이미지들을 위한 관련 옵션들을 설정합니다.플롯팅 속도를 높이기 위해 이미지의 질을 줄일 수 있습니다.
-
이런 옵션들은 펜 플로터를 위해 사용할 수 없습니다.
-
-
출력의 질, 메모리 사용, 플롯팅 속도 간의 관계의 균형을 맞추기 위해, OLE 객체들의 출력의 질을 변경할 수 있도록 슬라이더를 이동시킵니다.
-
래스터 이미지 플롯팅을 비활성화하기 위해, 슬라이더를 맨 좌측에 있는 None로 이동시킵니다.보다 많은 플롯 시간 및 메모리를 소진하여 최상의 출력을 내기 위해 슬라이더를 맨 우측에 있는 Best로 이동시킵니다.
-
-
출력의 질, 메모리 사용, 플롯팅 속도 간의 관계의 균형을 맞추기 위해, OLE 객체들의 출력의 질을 변경할 수 있도록 슬라이더를 이동시킵니다.
-
OLE 객체 플롯팅을 비활성화하기 위해, 슬라이더를 맨 좌측에 있는 None로 이동시킵니다.보다 많은 플롯팅 시간 및 메모리를 소진하여 최상의 출력을 내기 위해 슬라이더를 맨 우측에 있는 Best로 이동시킵니다.
-
-
해상도를 낮추거나 색상을 감소시키기 위해 슬라이드를 이동시킵니다.균형위치가 기본적으로 사용됩니다.
-
-
래스터 플로터 상의 교차선들의 표시를 지정합니다.
-
-
-
-
-
-
플로터의 특성들을 변경합니다.변경할 특성들은 플로터 유형에 따라 달라집니다.
-
구성된 플로터 드라이브가 사용자 정의 속성 기능을 제공하지 않는 경우 이 옵션을 사용할 수 없습니다.
-
사용자 지정 속성 단추를 클릭하여 사용자 지정 대화 상자에 액세스합니다.
-
플로터들에 따라 대화상자 내 설정들은 달라집니다.
-
-
커스텀 용지 크기는 물론 표준 용지 크기를 추가, 삭제, 변경합니다.
-
PMP 파일을 여러분이 편집 중인 플로터 구성 파일(PC5)에 부착하거나 탈착할 수 있습니다.
-
-
커스텀 용지 크기를 추가, 삭제, 편집합니다.
-
이 설정은 비시스템 프린터에서만 사용할 수 있습니다.지정한 플로터가 시스템 프린터인 경우 사용자 지정 속성 노드를 사용하여 사용자 지정 대화 상자에서 용지 크기를 설정합니다.
-
-
새 용지 크기를 만들거나 기존 용지 크기의 인쇄 가능한 영역을 수정할 수 있는 사용자 지정 용지 크기 마법사를 엽니다.
-
-
-
-
지정된 사용자 지정 용지 크기를 수정할 수 있는 사용자 지정 용지 크기 마법사를 엽니다.
-
표준 용지 크기(인쇄 가능 영역)를 수정합니다.
-
표준 용지 크기의 프린트가 가능한 영역을 프린터의 연산 범위에 부합하도록 조정합니다.
-
-
표준 용지 크기들의 가용 목록을 표시합니다.지정된 도면 용지의 폭, 높이, 프린트 가능한 영역 같은 관련 크기 정보는 그 목록 아래에 표시됩니다.
-
-
인쇄 가능한 영역 및 파일 이름을 수정할 수 있는 사용자 지정 용지 크기 마법사를 엽니다.
-
수정 후 용지 크기는 표준 크기가 아닌 사용자 정의 크기입니다.
-
-
현재 플롯 장치에 대해 표시하고 싶은 용지 크기를 선택합니다.
-
선택된 용지 크기는 플롯 대화상자의 용지 드롭-다운 목록에 표시됩니다.
-
-
-
-
-
-
여러분이 편집 중인 플로터 구성파일(PC5)로부터 PMP 파일을 부착하거나 분리합니다.
-
-
-
-
여러분이 구성한 용지 크기를 새 PMP 파일로 저장합니다.
-
-
PC5 파일로부터 PMP 파일을 분리하고 PC5 파일들과 PMP 파일들 간의 연관을 취소합니다.
-
-
여러분이 편집 중인 플로터 구성 파일(PC5)을 새 파일명으로 저장합니다.
-
-
장치 및 문서 설정 탭에서 변경한 내용을 종료하고 모든 설정을 기본값으로 복원합니다.
|
