색상 의존적인 플롯 스타일 테이블들(CTB 파일들)과 정의된 플롯 스타일 테이블들(STB 파일들)을 생성하기 위해 마법사를 사용합니다.
이 절차는 다음과 같습니다.
|
|
첫 번째 단계에서 시스템 프린터를 선택하면 시스템 프린터를 선택할 수 있는 플로터 추가 - 시스템 프린터 대화 상자가 시작됩니다.

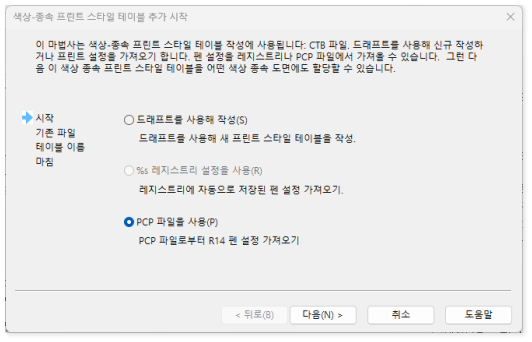

#1. 시작
-
PCP 파일을 이용하거나 스크래치로부터 플롯 스타일 테이블을 생성할 수 있습니다.PCP 파일로부터 혹은 레지스트리로부터 펜 설정들을 불러올 수 있습니다.
-
처음부터 만들기: 스크래치로부터 플롯 스타일을 생성합니다.
-
PCP 파일을 사용: PCP 파일로부터 R14 펜 설정을 불러옵니다.

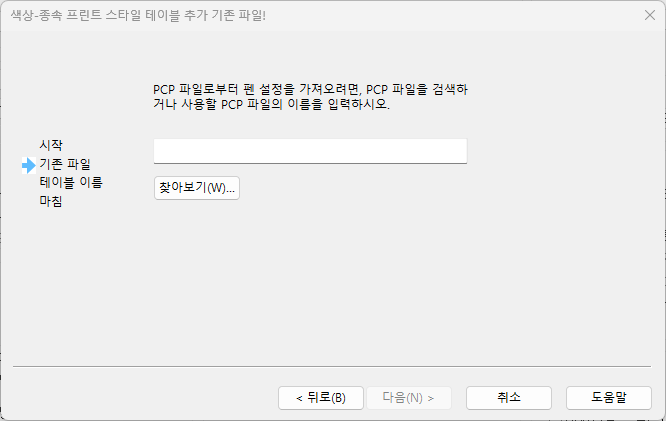

#2. 기존 파일
-
펜 설정들을 불러오기 위해 기존의 PCP 파일을 지정합니다.Browse 버튼을 클릭하여 열기 대화상자의 PCP 파일명을 직접 입력하거나 PCP 파일을 지정할 수 있습니다.
-
시작 단계에서 처음부터 만들기 옵션을 선택하면 마법사가 이전 단계를 건너뛰고 다음 단계인 테이블 이름로 바로 가게 됩니다.

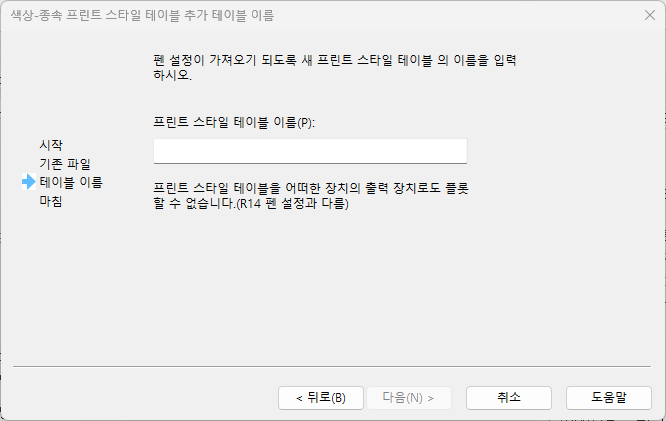

#3. 테이블 명칭
-
플롯 스타일 테이블을 위한 명칭을 지정합니다.이러한 플롯 스타일 테이블은 어떤 출력 장치에든 적용할 수 있습니다.
-
시작 단계에서 PCP 파일 옵션 사용을 선택한 경우 불러오기 위한 펜 설정들의 명칭을 지정해야 합니다.
#4. 마침
-
새 플롯 스타일 테이블의 생성을 마치기 위해 마침 버튼을 클릭합니다.현재 레이아웃 옵션을 위한 프린트 스타일 테이블 사용을 체크한 경우, 새 플롯 스타일 테이블이 현재 레이아웃에 적용됩니다.
-
프린트 스타일 테이블 편집기 대화상자를 열기 위해 프린트 스타일 테이블 편집기 버튼을 클릭할 수 있습니다.
|
