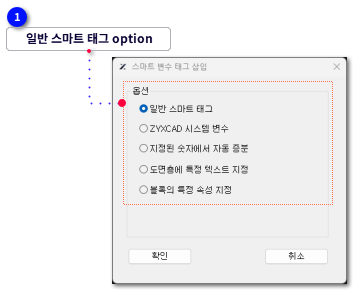

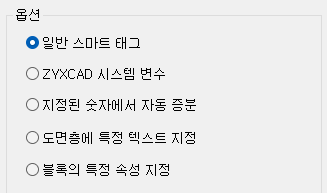

 일반 스마트 태그 option | |
스마트 변수를 플롯 파일명의 접두사로 설정합니다.
-
-
확인을 클릭하여 일반 스마트 태그 대화 상자를 엽니다.
-
-
ZYXCAD 시스템 변수 대화 상자를 엽니다.
-
-
확인을 클릭하여 오토넘버 대화 상자를 엽니다.
-
-
도면층에서 지정한 텍스트를 플롯 파일명의 접두사로 사용합니다.
-
확인을 클릭하고 그리기 영역의 대상 도면층에서 텍스트 객체를 선택한 후 텍스트 객체가 포함된 프레임 범위를 선택합니다.
-
'도면층에서 텍스트 지정' 대화 상자를 열어 도면층 이름과 도면층에 있는 텍스트 객체의 순서를 지정합니다.
-
-
블록의 속성값을 플롯 파일명의 접두사로 사용합니다.
-
확인을 클릭하고 그리기 영역에서 속성 블록을 선택한 후 '블록의 속성' 대화 상자를 엽니다.
-
속성을 선택하고 확인을 클릭하여 '블록의 기본 속성 지정' 대화 상자를 연 다음 블록 이름과 속성 태그를 지정합니다.
|
|
|
