플롯 스타일 선택 설정
|
1. 플롯 스타일 선택 설정 대화 상자를 열면 탐색기가 열립니다.
- 탑색기는 %APPDATA% ZYXCAD Ax local 폴더에 Printstyle을 지정합니다.
- 만약 새로운 플롯 스타일을 만드시려면 "플롯 스타일 테이블 마법사 추가"를 선택하여 진행하십시요.
|
|

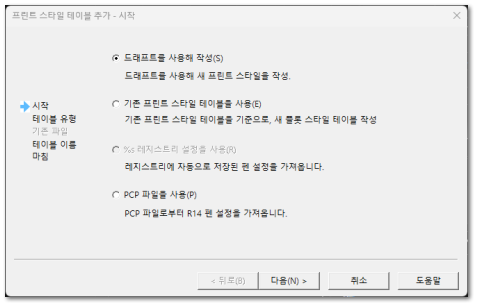

2. "플롯 스타일 테이블 마법사 추가" 로 추가하기를 하면 다음과 같은 마법사 창이 나옵니다.
|
|
|
|
- 드래프를 사용해 작성
- 기존 프린트 스타일 테이블을 사용
- 레지스트리에 자동으로 저장된 펜 설정을 가져옵니다.
- PCP파일을 사용
|
|

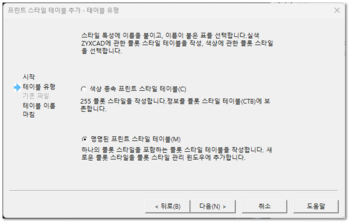

3. 프린트 스타일 테이블 추가 - 테이블 유형
|
|
|
|
- 스타일 특성에 이름을 붙이고, 이림이 붙은 표를 선택합니다.
- 플롯 스타일 테이블을 작성, 색상에 관한 플롯 스타일을 선택합니다.
|
|

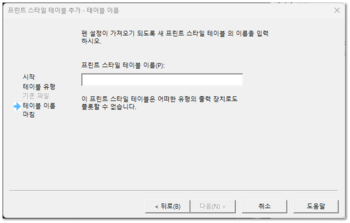

4. 프린트 스타일 테이블 추가 - 테이블 이름
|
|
|
|
- 펜 설정이 가져오기가 되도록 새 프린트 스타일 테이블의 이름을 입력합니다.
|
|

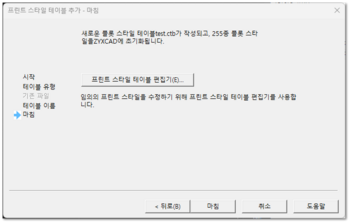

5. 프린트 스타일 테이블 추가 - 마침
|
|
|
|
- 새로운 플롯 스타일 테이블로 "입력한 테이블이름.ctb"가 작성되었습니다.
- 본 예제는 "색상 종속 프린트 스타일 테이블"로 작성되었습니다.
- 255종 플롯 스타일을 ZYXCAD Ax에 초기화 됩니다.
|
