솔리드-궤도

궤도-3dorbit

3D 공간의 객체를 동적으로 관찰합니다.

3DORBIT이 활성화되는 중에는 객체를 수정할 수 없습니다.


3DORBIT	mouse right menu

명령어	:	3DORBIT
리본 위치	:	솔리드 >> Observation
단축키	:	3DO or ORBIT
Option	:	qqk

[3DORBIT]

[명령:] 3DDORBIT

[명령:] ESC 또는 ENTER 키를 누르고, 또는 오른쪽 버튼을 클릭해 팝업메뉴를 표시.

- 동적 관찰을 위해 하나 또는 그 이상의 객체를 선택 할 수 있습니다.

- 3DORBIT 모드 진입을 위해 3DORBIT 명령을 실행하거나 SHIFT와 마우스 중간 버튼을 누릅니다.

- 3D 상호 작용 뷰에서 X, Y 그리고 Z 축의 방향으로부터 동시에 객체를 동적으로 관찰 할 수 있습니다.

- 본 명령어가 활성화되어 있는 동안, 오른쪽 클릭으로 3D Orbit 단축 메뉴로부터 다른 옵션을 표시할 수 있습니다.

- 3D 동적 관찰 모드에 진입한 이후, 3D orbit 아이콘이 나타납니다.

- 커서를 움직이면 뷰는 변환됩니다.그리고 그 동안에, 객체의 뷰는 움직이지 않고 유지되며 객체 주변의 뷰가 움직입니다.

- 커서를 수평으로 드래그하면, 뷰는 세계 좌표 시스템의 현재 XY 평면과 유사하게 움직입니다.

- 커서를 수직으로 드래그하면, 뷰는 Z 축을 따라 움직입니다.

Top

ZOOM

축소 또는 확대를 통하여 현재의 뷰 표시를 변경합니다.
ZOOM 명령어는 일반적으로 투명하게 사용됩니다.사용자는 중간 마우스 버튼을 미끄러뜨려 현재의 보기를 확대/축소할 수 있습니다.

명령어	:	ZOOM
리본 위치	:	솔리드 >> Observation
단축키	:	Z
Option	:

[ZOOM]

[명령:] ZOOM

[명령:] ESC 또는 ENTER 키를 누르고, 또는 오른쪽 버튼을 클릭해 팝업메뉴를 표시.

- 전체

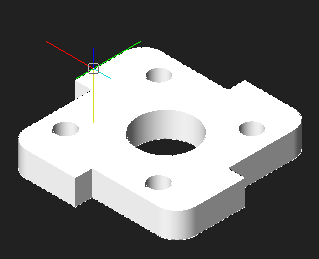

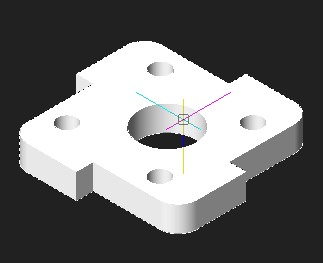

before

ZOOM - 전체(A)
현재의 뷰포트 내의 모든 가시적인 객체를 표시하기 위하여 확대/축소를 합니다.
2D 뷰에서는, 모든 객체가 그리기 범위와 모눈 한계보다 큰 면적으로 확대됩니다.
객체가 지정된 모눈 한계를 초과하더라도 모든 객체를 표시할 수 있습니다.
줌 기능을 사용한 후에는 항상 보기를 재생성하기 때문에, 사용자는 ZOOM의 모든 옵션을 투명하게 사용할 수 있는 것은 아닙니다.
- 중심
before

ZOOM - 중심(C)
중심점과 축척 값 또는 높이에 따라 결정된 보기를 표시하기 위하여 확대/축소를 합니다.
높이의 값이 상대적으로 작은 경우에는 확대 배율을 늘입니다.높이의 값이 상대적으로 큰 경우에는 확대 배율을 줄입니다.
- 동적
before

ZOOM - 동적(D)
도면의 생성된 부분을 보기 상자를 이용하여 표시하기 위하여 확대/축소를 합니다.
사용자는 내부의 객체가 뷰포트를 채우도록 전개 또는 확대/축소하기 위하여 보기 상자의 위치와 크기를 변경할 수 있습니다.
- 범위
before

ZOOM - 범위(E)
도면의 범위 이내의 모든 객체를 가능한 한 최대로 표시하기 위하여 확대/축소를 합니다.
3D 뷰에서는, ZOOM의 모든 옵션은 ZOOM의 범위 옵션과 동등합니다.
- 이전
before

ZOOM - 이전(P)
이전의 보기의 표시를 복원하기 위하여 확대/축소를 합니다.
사용자는 기본으로 최대 10개의 이전의 보기를 복원할 수 있습니다.
- 스케일 (축척)
ZOOM - 0.8x

ZOOM - 2x
현재의 객체를 지정된 축척으로 표시하기 위하여 확대/축소를 합니다.
만일 값의 뒤에 X를 입력하는 경우, 이는 축척을 현재의 보기에 대해 상대적으로 지정된다는 것을 의미합니다.
만일 값의 뒤에 XP를 입력하는 경우, 이는 축척을 종이 공간 단위에 대해 상대적으로 지정된다는 것을 의미합니다.
만일 값만을 입력하는 경우, 이는 축척이 도면의 한계에 대해 상대적으로 지정된다는 것을 의미합니다.
- 윈도우
ZOOM - 윈도우(W)선택

ZOOM - 윈도우(W)선택 결과
지정된 직사각형 창 내의 영역을 표시하기 위하여 확대/축소를 합니다.
- 객체
도면의 중앙에 지정된 객체를 가능한 한 최대로 크게 확대하여 표시하기 위하여 확대/축소를 합니다.
- 실시간
선택 버튼을 아래로 누르고 마우스를 이동함으로써 현재의 객체를 실시간으로 표시하기 위하여 확대/축소를 합니다.
커서는 줌의 실시간 옵션을 선택할 때 플러스(+) 및 마이너스(-) 부호에 따라 확대경으로 변경됩니다 .
실시간 줌 계수는 현재의 그리기 면적에 따라 결정됩니다.
사용자가 선택 버튼을 아래로 누르고 창의 높이의 반의 거리를 이동하면 줌 계수는 100%입니다.
선택 버튼을 창의 중간 지점에서 아래로 누르면, 창은 상단으로 수직으로 이동함으로써 100% 축소되고,
하단으로 수직으로 이동함으로써 100% 확대됩니다.
줌 기능을 중단하려면 선택 버튼 클릭을 중단합니다.만일 다른 위치에서 객체를 줌하기를 원하는 경우,
커서를 해당 위치로 이동하고 선택 버튼을 다시 길게 누릅니다.
더 이상 축소할 수 없습니다. 프롬프트는 사용자가 축소의 한계에 도달했다는 것을 의미하며, 더 이상 확대할 수 없습니다.
프롬프트는 사용자가 확대의 한계에 도달했음을 의미합니다.
줌 기능을 끝내려면 ENTER 또는 ESC를 누릅니다.
