솔리드-편집2

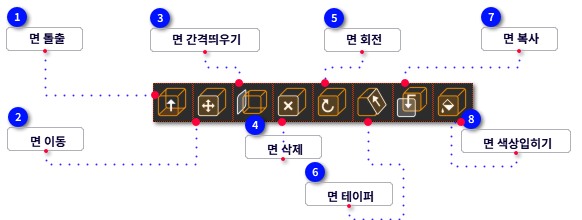

E. 솔리드-편집2
1

면 돌출

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️돌출
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)돌출(E)
[SOLIDEDIT▶️면(F)면이동(M)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>: E
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  1 면을 찾았습니다.
[명령:] 돌출 높이 지정 또는 [경로(P)]:
[명령:] 거리를 구하려면 두 번째 점을 지정하세요:40


  •  3D 구객체의 선택한 면을 지정된 높이로 돌출하거나 지정한 경로를 따라 돌출합니다.

  •  사용자는 하나 이상의 면을 돌출할 수 있습니다.

  •  면 선택
  •  돌출할 면을 지정합니다.

  •  명령 취소
  •  최근에 사용자가 선택 집합에 추가한 면의 선택을 취소합니다.

  •  제거
  •  지정한 면을 선택 집합에서 제거합니다.

  •  추가
  •  지정한 표면을 선택 집합에 추가합니다.

  •  전체
  •  모든 면을 선택 집합에 추가합니다.

  •  돌출의 높이
  •  돌출의 높이와 방향을 지정합니다.
  •  사용자가 양의 값을 입력하면, 면은 그 정상의 방향으로 돌출하며, 사용자가 음의 값을 입력하면, 면은 정상의 방대 방향으로 돌출합니다.

  •  테이퍼 각도
  •  돌출의 테이퍼 각도를 지정합니다.사용자가 기본 각도인 0을 사용하면, 면은 그 평면에 대해 직각으로 돌출됩니다.
  •  사용자가 양의 각도를 지정하면, 선택한 면은 좁아지게 되며, 사용자가 음의 각도를 지정하면, 선택한 면을 넓어집니다.

  •  경로
  •  지정된 선 또는 객체를 경로로 사용하여 선택한 면을 돌출합니다.
  •  선택한 면의 모든 점은 선택한 경로를 따라 돌출됩니다.
  •  돌출된 객체는 선, 호, 타원 호, 스플라인 및 2D/3D 폴리선이 될 수 있습니다.
  •  돌출 경로와 선택한 면은 서로 다른 평면 내에 있어야 합니다.


2

면 이동

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️면이동
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)면이동(M)
[SOLIDEDIT▶️면(F)면이동(M)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>: M
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  1 면을 찾았습니다.
[명령:] 방향의 시작점 지정:
[명령:] 방향의 끝점 지정:

  • 면이동
  •  3D 객체의 선택한 면을 지정한 거리로 이동합니다.
  •  사용자는 하나 이상의 면을 동시에 이동할 수 있습니다.


3

면 간격띄우기

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️면 간격띄우기
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)간격띄우기(O)
[SOLIDEDIT▶️면(F)간격띄우기(O)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>:  O
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  2 면을 찾았습니다.
[명령:] 간격띄우기 거리 지정: 10


  • 면 간격띄우기
  •  선택한 면의 간격을 지정한 거리로 띄웁니다.양의 값은 솔리드의 부피를 늘리며, 음의 값은 솔리드의 부피를 줄입니다.

  •  면 선택
  •  간격띄우기를 할 면을 선택합니다.

  •  간격띄우기 거리 지정
  •  간격띄우기 거리를 정의하기 위하여 값을 입력하거나 두 점을 지정합니다.


4

면 삭제

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️면 간격띄우기
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)면삭제(D)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>:  D
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  1 면을 찾았습니다.

  •  면 삭제
  •  선택한 면을 삭제합니다.
  •  면을 삭제한 다음 무효한 3D 구객체가 생성되었을 때는 객체를 삭제할 수 없습니다.


5

면 회전

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️면 회전(R)
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)회전(R)
[SOLIDEDIT▶️면(F)회전(R)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>:  R
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  2 면을 찾았습니다.
[명령:] 축 점 지정 또는 [객체의 축(A)/뷰(V)/X축(X)/Y축(Y)/Z축(Z)] <2점>:
[명령:] 회전축 상의 두 번째 점 지정:
[명령:] 회전 각도 지정 또는 [참조(R)]: 15

  • 면 회전
  •  선택한 면을 지정한 축 주위로 특정 각도로 회전합니다.

  •  축 점 지정
  •  시작점과 종료점을 지정함으로써 회전축을 정의합니다.

  •  객체별 축
  •  회전축을 선택한 객체와 정렬시킵니다.
  •  선:회전축을 선택한 선과 정렬시킵니다.
  •  원, 호, 타원:회전은 원, 호 및 타원의 평면에 대해 직각이고 중심을 통과합니다.
  •  2D 폴리선 내의 선 구간:회전축을 2D 폴리선 내의 직선 구간과 정렬시킵니다.

  •  뷰
  •  회전축을 현재의 뷰포트의 뷰포인트와 정렬시킵니다.

  •  X축, Y축, Z축
  •  회전축을 선택한 X, Y 또는 Z 축과 정렬합니다.

  •  회전 각도
  •  선택된 면이 축 주위를 도는 회전 각도를 지정합니다.

  •  참조
  •  기존 각도와 새로운 각도를 지정하면, 회전 각도는 새로운 각도와 참조 각도 사이의 차이가 됩니다.


6

면 테이퍼

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️면 테이퍼(T)
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)테이퍼(T)
[SOLIDEDIT▶️면(F)테이퍼(T)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>:  T
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  1 면을 찾았습니다.
[명령:] 기준 점 지정:
[명령:] 테이퍼링 축을 따르는 다른 포인트 설정:
[명령:] 돌출에 대한 테이퍼 각도 지정 <30.0000>: 15

  •  면 테이퍼
  •  선택한 면을 축에 따라 일정한 각도로 변경합니다.테이퍼 각도의 회전 방향은 선택한 벡터를 따른 기준점과 두 번째 점의 순서에 따라 결정됩니다.

  •  면 선택
  •  각도를 변경할 면을 선택합니다.

  •  기준점
  •  각도의 기준점이기도 한 축의 시작점을 지정합니다.

  •  각도의 축을 따르는 또하나의 점
  •  각도의 방향을 결정하기 위하여 축 위에 두 번째 점을 지정합니다.

  •  돌출에 대한 각도
  •  -90도와 90도 사이의 각도를 지정합니다.


7

면 복사

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️면 복사(C)
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)면 복사(C)
[SOLIDEDIT▶️면(F)면 복사(C)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>:  C
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  1 면을 찾았습니다.
[명령:] 방향의 시작점 지정:
[명령:] 방향의 끝점 지정: 50

  • 면 복사
  •  선택한 표면을 지정한 위치로 복사합니다.

  •  표면 선택
  •  복사할 표면을 선택합니다.

  •  방향의 시작점 지정
  •  중복 표면의 위치를 정의하기 위한 두 점을 지정합니다.


8

면 색상입히기

  •  line 선택한 솔리드 객체를 편집 또는 수정합니다.
  • 사용자는 돌출, 이동, 회전, 간격띄우기, 테이퍼, 복사, 색상, 각인, 분리, 청소, 점검, 삭제 등과 같은 구객체의 면의 수정을 위하여 SOLIDEDIT 명령어를 사용할 수 있습니다.
SOLIDEDIT
SOLIDEDIT▶️면 색상(L)
명령어
:
SOLIDEDIT
리본 위치
:
솔리드 >> 솔리드 편집
단축키
:

Option
:
면(F)면 색상(L)
[SOLIDEDIT▶️면(F)면 색상(L)
[명령:] SOLIDEDIT
[명령:] 솔리드 편집 옵션 [면(F)/모서리(E)/본체(B)/명령 취소(U)/종료(X)] <종료>: F
[명령:] 면 편집 옵션 입력
[명령:] [돌출(E)/이동(M)/회전(R)/간격띄우기(O)/테이퍼(T)/삭제(D)/복사(C)/색상(L)/명령 취소(U)/종료(X)] <종료(X)>:  L
[명령:] 면 선택 또는 [명령 취소(U)/제거(R)]:  1 면을 찾았습니다.
[색상 선택] Dialog Box에서 선택합니다.
  • 면 색상
  •  선택한 면의 와이어프레임의 색상을 수정합니다.

  •  면 선택
  •  수정할 면을 지정합니다.
  •  그 안에서 사용자가 색상을 선택하여 선택한 면에 적용할 수 있는 색상 선택 대화 상자를 표시합니다
