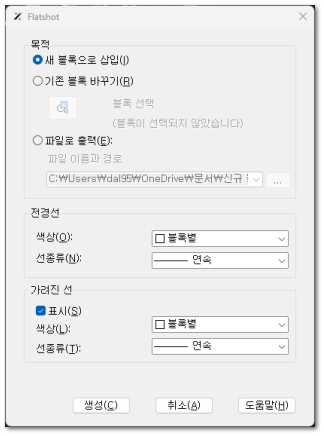

2D 투영을 삽입할 대상 생성 위치와 전면 라인, 모호 라인을 설정합니다.
|
|
-
-
2D 투영을 블록의 삽입 형태 또는 도면 파일에 대한 출력으로 설정합니다.
-
-
2D 투영을 현재 도면에 신규 블록으로 삽입합니다.
-
-
기존 블록을 새로 생성된 블록으로 대체합니다.
-
-
도면 영역에서 대체할 블록을 선택할 때 선택 블록 버튼을 클릭하면 이 대화 상자가 잠시 닫힙니다.
-
Enter 키를 눌러 선택을 완료하고 Flatshot 대화 상자로 돌아갑니다.
-
-
블록을 선택했는지 묻는 프롬프트가 나타납니다.
-
-
찾아보기 버튼을 통해 도면 파일 대화 상자의 파일명과 저장 경로를 지정합니다.
-
-
보이는 2D 프로파일 라인의 색과 선 종류를 설정합니다.
-
-
2D 프로파일 라인에서 음영 없는 선의 색을 설정합니다.
-
-
2D 프로파일 라인에서 음영 없는 선의 선 종류를 설정합니다.
-
-
가려진 2D 프로파일 라인의 색과 선 종류를 설정합니다.
-
-
가려진 2D 프로파일 라인의 표시 여부를 설정합니다. 체크하면 형상 뒤에 가려진 라인을 표시합니다.
-
-
2D 프로파일 라인에서 형상 뒤에 가려진 선의 색을 설정합니다.
-
-
2D 프로파일 라인에서 형상 뒤에 가려진 선의 선 종류를 설정합니다.
-
-
현재 설정을 바탕으로 2D 투영을 생성합니다.
-
-
현재 변경 내용을 취소하고 Flatshot 대화 상자를 닫습니다.
|
