그리기-호

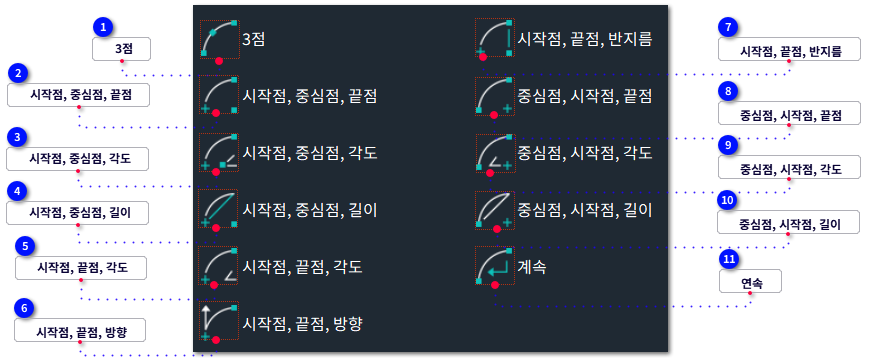

d) 그리기-호
1

3점

  •  line 3점 호 객체를 그립니다.
  • 다양한 중심, 끝점, 시작점, 반지름, 각도, 현 길이 및 방향 값의 조합을 지정하여 호를 작성합니다.
  • 기본적으로, 호가 시계 반대 방향으로 그려집니다. Ctrl 키를 누른 채 끌면 시계 방향으로 그릴 수 있습니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
-  3점 호를 그리기
[arc]
  • 호의 시작점을 지정합니다.

  • 두 번째 점
  • 호의 두번째 점을 지정합니다.

  • 끝점
  • 호의 마지막 점을 지정합니다.

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


2

시작점, 중심점, 끝점

  •  line [시작점, 중심점, 끝점] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
-  [시작점, 중심점, 끝점] 호 그리기
[arc-c]
  • 호의 시작점을 지정합니다.

  • 두 번째 점
  • 호의 두번째 점 또는 [중심(C)/끝(E)] 지정: _c
  • 호의 중심점을 지정합니다.

  • 끝점
  • 호의 마지막 점을 지정합니다.

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


3

시작점, 중심점, 각도

  •  line [시작점, 중심점, 각도] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
-   [시작점, 중심점, 끝점] 호 그리기
[arc-c-a]
  • 호의 시작점을 지정합니다.

  • 두 번째 점
  • 호의 두번째 점 또는 [중심(C)/끝(E)] 지정: _c
  • 호의 중심점을 지정합니다.

  • 각도
  • 호의 끝점 지정 또는 [각도(A)/현의 길이(L)]: a
  • 시야각 지정 : 90

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


4

시작점, 중심점, 길이

  •   line [시작점, 중심점, 길이] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
 -  [시작점, 중심점, 끝점] 호 그리기
[arc-c-l]
  • 호의 시작점을 지정합니다.

  • 두 번째 점
  • 호의 두번째 점 또는 [중심(C)/끝(E)] 지정: _c
  • 호의 중심점을 지정합니다.

  • 각도
  • 호의 끝점 지정 또는 [각도(A)/현의 길이(L)]: l
  • 코드이 길이 설정 : 55

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


5

시작점, 끝점, 각도

  •  line [시작점, 끝점, 각도] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
 - [시작점, 끝점, 각도] 호 그리기
[arc-e-a]
  • 호의 시작점을 지정합니다.

  • 두 번째 점
  • 호의  두 번째 점 또는 [중심(C)/끝(E)] 지정: e
  • 호의 끝점을 지정합니다.

  • 끝점
  • 호의 중심점 지정 또는 [각도(A)/방향(D)/반지름(R)]: a
  • 시야각 지정 : 100

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


6

시작점, 끝점, 방향

  •  line [시작점, 끝점, 방향] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
- [시작점, 끝점, 각도] 호 그리기
[arc-e-d]
  • 호의 시작점을 지정합니다.

  • 두 번째 점
  • 호의 두 번째 점 또는 [중심(C)/끝(E)] 지정: e
  • 호의 끝점을 지정합니다.

  • 끝점
  • 호의 중심점 지정 또는 [각도(A)/방향(D)/반지름(R)]: d
  • 호의 시작점에 대해 접선 방향을 지정: Enter

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


7

시작점, 끝점, 반지름

  •  line [시작점, 끝점, 반지름] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
- [시작점, 끝점, 반지름] 호 그리기
[arc-e-r]

  • 호의 시작점을 지정합니다.

  • 두 번째 점
  • 호의 두 번째 점 또는 [중심(C)/끝(E)] 지정: e
  • 호의 끝점을 지정합니다.

  • 끝점
  • 호의 중심점 지정 또는 [각도(A)/방향(D)/반지름(R)]: r
  • 호의 반지름 지정: 을 합니다.

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


8

중심점, 시작점, 끝점

  •  line [중심점, 시작점, 끝점] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
- [중심점, 시작점, 끝점] 호 그리기
[arc-c-1p-e]
  •  중심점을 지정합니다.
  • 호의 기작점 또는 [중점(C)] 지정 : c
  • 호의 중심점을 지정 : 을 합니다.

  • 두 번째 점
  • 호의 시작점 지정: 을 합니다.

  • 끝점
  • 호의 끝점 지정 또는 [각도(A)/현의 길이(L)]:
  • 끝점을 지정합니다.

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


9

중심점, 시작점, 각도

  •  line [중심점, 시작점, 각도] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
- [중심점, 시작점, 각도] 호 그리기
[arc-c-1p-a]
  •   중심점을 지정합니다.
  • 호의 기작점 또는 [중점(C)] 지정 : c
  • 호의 중심점을 지정 : 을 합니다.

  • 두 번째 점
  • 호의 시작점 지정: 을 합니다.

  • 끝점
  • 호의 끝점 지정 또는 [각도(A)/현의 길이(L)]: a
  • 사이각 지정 : 135 (예제에서 실행된 값입니다.)

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


10

중심점, 시작점, 길이

  •  line [중심점, 시작점, 길이] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
-  [중심점, 시작점, 길이] 호 그리기
[arc-c-1p-l]
  •   중심점을 지정합니다.
  • 호의 기작점 또는 [중점(C)] 지정 : c
  • 호의 중심점을 지정 : 을 합니다.

  • 두 번째 점
  • 호의 시작점 지정: 을 합니다.

  • 끝점
  • 호의 끝점 지정 또는 [각도(A)/현의 길이(L)]: l
  • 코드의 길이 설정 :
  • snap 기능으로 마우스 포인터가 가리키는 곳을 선택하거나, 수치를 입력합니다.

  • 시작점(A), 두번째 점(B) 그리고 마지막 점(C)을 지정하여 호를 그립니다.


11

연속

  •  line [연속] 호 객체를 그립니다.
명령어
:
arc
리본 위치
:
홈 >> 그리기
- [중심점, 시작점, 길이] 호 그리기
[arc-enter]
이전 호 객체 그리기 작업을 계속 합니다.
