그리기-타원


e) 그리기-타원

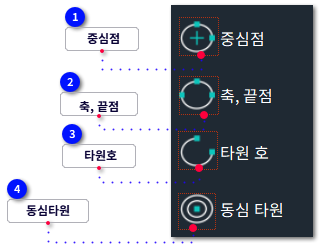

1

중심점

  •  line [중심점] 타원을 그립니다.
명령어
:
ellips
리본 위치
:
홈 >> 그리기
-  [중심점] 타원 만들기
[ellipse]
[ellipse] 값이 높을 때 편심도 차이

  • 첫 번째 축의 중심점과 끝점 및 두 번째 축의 길이를 사용하여 타원을 작성합니다.
  • 원하는 간격만큼 떨어진 위치를 클릭하거나 길이 값을 입력하여 거리를 지정할 수 있습니다.

  • 타원의 중심을 입력합니다.
  • 타원의 축 끝점 지정 또는 [호(A)/중심(C)]:c
  • 타원의 중심 지정: 을 지정합니다.

  • ▸ 두 개의 끝점을 지정하여 타원의 첫 번째 축을 정의합니다.
  • 축 두 번째 끝 지점 설정: 을 지정합니다.

  • ▸ 이 축의 각도가 타원의 각도를 결정합니다.
  • 기타 축 또는 [회전(R)] 설정: 30
    •  숫자 30은 예제에서 사용된 값입니다.
    •  각도 값의 범위는 0에서 89.4 사이입니다.
    •  값이 높을수록 편심도가 커집니다.
    •  0을 입력하면 원형 타원이 그려집니다.
  • (A),(B),(C)을 지정하여 타원을 그립니다.

2

축, 끝점

  •  line [축, 끝점]을 이용한 타원을 그립니다.
명령어
:
ellips
리본 위치
:
홈 >> 그리기
-  [축, 끝점]을 이용한 타원만들기
[ellipse-c]

  • 두 개의 끝점을 지정하여,

  • 타원의 첫 번째 축을 정의합니다.
  • 타원의 축 끝점 지정 또는 [호(A)/중심(C)]:

  • 두 번째 축을 정의합니다.
  • 축 두 번째 끝 지점 설정:

  • 이 축의 각도가 타원의 각도를 결정합니다.
  • 기타 축 또는 [회전(R)] 설정:

  • (B),(C),(D)을 지정하여 타원을 그립니다.

3

타원호

  •  line [타원호]을 이용한 타원을 그립니다.
명령어
:
ellips
리본 위치
:
홈 >> 그리기
- [타원호]을 이용한 타원만들기
[ellipse-a]


  • 두 개의 끝점을 지정하여,

  • 타원의 첫 번째 축을 정의합니다.
  • 타원의 축 끝점 지정 또는 [호(A)/중심(C)]: a
  • 타원의 축 끝점 지정 또는 [중심(C)]:

  • ▸ 두 번째 축을 정의합니다.
  • 축 두 번째 끝 지점 설정:

  • ▸ 이 축의 각도가 타원의 각도를 결정합니다.
  • 기타 축 또는 [회전(R)] 설정:
  • 호의 시작 각도 설정 또는 [파라미터(P)] 선택:
  • 끝각도를 지정 또는 [매개변수(P)/포함(I)]:
  •
  •  (B),(C),(D)을 지정하여 타원을 그립니다.

4

동심타원

  •  line [동심타원]을 이용한 타원을 그립니다.
명령어
:
ellips
리본 위치
:
홈 >> 그리기
  • 동심

  • 동심 타원을 그리려면 타원의 중심점, 외접원의 반경, 또는 옵셋 거리를 지정합니다.

  • 타원 중심

  • 타원의 중심 위치를 지정합니다.

  • 주/약축 비율

  • 타원에서 긴 축과 짧은 축의 길이 비율을 지정합니다.

  • 외접원 반경

  • 타원의 외접원 반경을 지정합니다.

  • 간격띄우기

  • 첫 번째 타원을 그린 후 인접 외접원 사이의 옵셋 거리를 지정합니다.

  • 다중

  • 지정된 옵셋 거리로 여러 동심 타원을 한 번에 생성합니다.

  • 명령 취소

  • 이전의 동심 타원 만들기 실행을 취소합니다.
