지정된 패턴에서 선택된 객체의 사본을 배열하여 배열을 생성합니다. -
배열에는 두가지 타입이 있으며 하나는 직사각형 배열 또 하나는 원형 배열 입니다.배열 대화 상자에서 배열의 정렬을 설정하고 미리보기 영역에서 효과를 볼 수 있습니다. -
지정된 패턴에서 선택된 객체의 사본을 배열하여 배열을 생성합니다. -

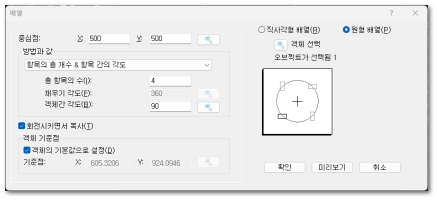

배열에는 두가지 타입이 있으며 하나는 직사각형 배열 또 하나는 원형 배열 입니다.배열 대화 상자에서 배열의 정렬을 설정하고 미리보기 영역에서 효과를 볼 수 있습니다.
| | 이 대화 상자로 연관 배열을 생성할 수 없습니다. ARRAY 명령어로 생성해야 합니다.
|
-
-
생성될 배열 선택.선택한 배열 타입에 따라 상이한 옵션이 표시됩니다.
-
-
중심점, 항목 수, 각도 및 원형 배열의 다른 옵션 설정.
-
-
원형 배열의 중심점 지정.X 및 Y 의 좌표 값을 직접 입력 하거나 도면 영역에서 버튼을 눌러 지정할 수 있습니다.
-
-
원형 배열 생성을 위해 드롭 다운 리스트에서 방법을 선택하고 해당하는 속성을 설정합니다.
-
• 배열 내 항목 수를 지정합니다.입력한 값은 반드시 정수여야 합니다.
-
• 배열의 첫번째 항목 및 마지막 항목의 기준점 사이에 포함된 각도를 지정하십시오.
• 직접 각도 값을 문자 상자에 입력하거나 도면 영역에서 선택 버튼으로 지정할 수 있습니다.
• 반시계 방향 회전을 위해 양수 값 또는 시계 방향 회전을 위해 음수 값을 입력합니다.
• 채움 각도는 0과 같을 수 없음.
-
• 항목의 기준점과 배열의 중심점 간의 벌림각 지정.
• 직접 각도 값을 문자 상자에 입력하거나 도면 영역에서 버튼으로 지정할 수 있습니다.
• 입력한 앵글 값은 반드시 양수이어야 합니다.
-
-
본 옵션에 체크하면, 배열 내 항목이 중심을 기준으로 자동으로 회전합니다.
-
-
선택된 객체에 대한 기준점 지정.객체가 배열 될 때, 각 항목과 배열 간의 거리는 정수로 유지합니다.
-
-
선택된 객체의 기본 설적 시작점을 사용할지 설저합니다.
-
다음 테이블에 나타난 것과 같이 기본 설정 기준 지점은 객체 타입에 따라 달라집니다.
-
-
-
X 및 Y 의 좌표 값을 직접 입력 하거나 도면 영역에서 버튼을 눌러 지정할 수 있습니다.
-
-
 버튼을 눌러 도면 영역의 객체를 선택합니다.
-
여러 객체를 선택한 경우, 모든 선택 객체는 전체로 간주 됩니다.
-
-
현재 설정을 기준으로 배열의 미리보기를 표시합니다.
-
설정이 변경된 이후, 미리보기는 커서를 다른 문자 상자로 움직일 때 동적으로 갱신됩니다.
|
