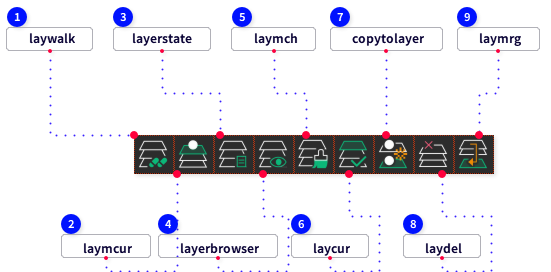

도면층 관리-2

  도면에 포함된 도면층 정보를 조회하고 선택된 도면층에 객체를 동적으로 표시합니다.

명령행에 LAYMALK를 입력하고 ENTER를 누르면 도면층별 보기 대화 상자가 표시됩니다.

도면에 포함된 모든 도면층이 이 대화 상자의 도면층 목록에 표시됩니다.

목록에서 도면층을 하나 이상 클릭하여 선택된 도면층에 객체를 표시할 수 있습니다.

현재 도면에 포함된 도면층의 수가 이 대화 상자의 제목 표시줄에 표시됩니다.

기본적으로 LAYWALK는 도면층의 상태를 변경하지 않지만 선택적으로 laywalk 상태를 유지하고 참조되지 않은 객체를 제외시킬 수 있습니다.

  선택된 객체의 도면층을 현재 도면층으로 만듭니다.



  도면층 상태 관리자를 사용하면 도면층 상태의 정보를 저장 및 복구함은 물론 도면층 상태를 수정, 복구 또는 이름을 변경할 수 있습니다.

현재 도면에 저장된 도면층 상태를 LAS 파일로 내보낼 수 있습니다.저장된 도면층 상태를 LAS 파일에서 가져올 수도 있습니다.

명령행에 LAYERSTATE를 입력하고 ENTER를 누르면 도면층 상태 관리자 대화 상자가 표시됩니다

  각 도면층에 객체의 썸네일을 표시하고 도면층에 대한 몇 가지 간단한 작업들을 수행합니다.

 썸네일의 화면 표시 및 썸네일 크기를 사용자 정의할 수 있습니다.

 도면층 블러오기 대화 상자에는 현재 도면의 도면층 목록과 모든 도면층의 썸네일이 포함됩니다.

 썸네일 아래 작은 아이콘을 클릭하여 하나의 도면층에 대한 표시/숨김, 동결/동결해제 및 잠금/잠금해제 등의 작업을 수행할 수 있습니다.

  선택된 객체의 도면층을 대상 객체의 도면층과 일치시킵니다.



  선택된 객체의 도면층을 현재 도면층으로 변경합니다.



  하나 이상의 객체를 다른 도면층으로 복사합니다.

복사할 객체를 선택한 후 도면층으로 복사 대화 상자가 표시됩니다.

선택한 객체가 복사될 대상 도면층을 지정하고 확인을 선택하면 명령행에 새 도면층의 복사본의 위치를 지정하라는 프롬프트가 나타납니다.

  지정된 도면층의 모든 객체를 삭제하고 도면에서 도면층를 제거합니다.

  선택된 객체의 도면층의 모든 객체가 대상 도면층에 병합되며 도면에서 제거됩니다.
