baction-parameter

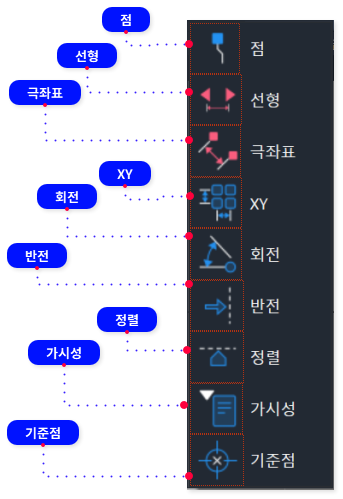

b) baction-parameter

	블록 편집기에서 그립이 있는 매개 변수를 플렉시 블록 정의로 추가합니다. BPARAMETER 명령은 블록 편집기에서 플렉시 블록 참조의 사용자 정의 특성을 정의하려는 경우에만 사용할 수 있습니다. 추가된 매개 변수를 플렉시 블록을 정의할 작업과 연결합니다. 플렉시 블록 정의에 매개 변수를 추가하고 나면, 플렉시 블록 참조를 조작할 때 매개 변수의 일부가 되는 매개 변수의 주요 지점에 그립이 표시됩니다.

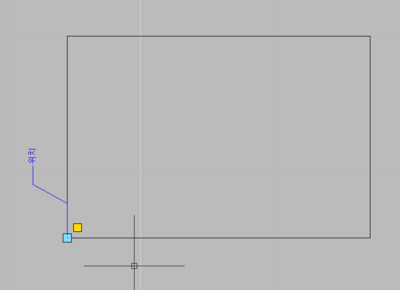

블록 참조의 지점 특성을 정의합니다.

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » 지점
단축키	:	_point

bparameter-point

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _point

매개 변수 위치 또는 [이름(N)/라벨(L)/체인(C)/설명(D)/팔레트(P)]:

라벨 위치 지정:

매개 변수 위치 지정
블록 정의 내에 지점 매개 변수의 좌표 값을 지정합니다.
이름
지점 매개 변수에 대한 사용자 정의 특성 이름을 지정합니다.
레이블
지점 매개 변수의 사용자 정의 설명 레이블을 지정합니다.
체인
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업들에 의해 실행 될 수 있을지 설정합니다.
예
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업에 의해 실행할 수 있습니다.
아니오
연결된 작업을 시행하지 않습니다.
설명
특성 팔레트 하단에 표시될, 지점 매개 변수에 대한 레이블의 확장 설명을 지정합니다.
팔레트
팔레트 내에 블록 참조의 레이블 사용자 정의 특성 나타내기 여부를 설정합니다.

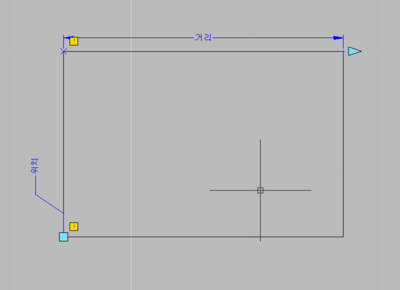

블록 정의에 두 주요 지점 간의 거리 및 각도를 정의합니다.

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » 선형
단축키	:	_linear

bparameter-linear

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _linear

시작점 또는 [이름(N)/라벨(L)/체인(C)/설명(D)/기준(B)/팔레트(P)/값 세트(V)]:

끝점 지정:

라벨 위치 지정:

명령:

명령: _bgripset

매개 변수 또는 재설정 위치에 대한 그립 객체 수를 입력하십시오 [0/1/2/재배치(R)]: _1

시작점/종료점 지정
선형 매개 변수의 두 개의 주요 지점을 지정합니다.
레이블 위치 지정
블록 정의 내 매개 변수 문자의 위치를 지정합니다.
그립 번호 지정
매개 변수에 표시된 그립 숫자를 지정합니다.
0
그립을 표시하지 않습니다.
1
오직 마지막 지점의 그립만 표시합니다.
2
시작 지점과 종료 지점에 그립을 표시합니다.
이름
선형 매개 변수에 대한 사용자 정의 특성 이름을 지정합니다.
레이블
선형 매개 변수에 대한 사용자 정의 설명 레이블을 지정합니다.
체인
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업들에 의해 실행 될 수 있을지 설정합니다.
예
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업에 의해 실행할 수 있습니다.
아니오
연결된 작업을 시행하지 않습니다.
설명
특성 팔레트 하단에 표시될, 선형 매개 변수에 대한 레이블의 확장 설명을 지정합니다.
기준
선형 매개 변수의 기준 위치를 지정합니다.
시작점
블록 참조의 종료점을 변경하는 동안 선형 매개 변수의 시작점을 유지합니다.
중간점
선형 매개 변수의 중심점 유지 및 시작점과 종료점의 위치를 동시에 변경할 수 있습니다.
팔레트
팔레트 내에 블록 참조의 레이블 사용자 정의 특성 나타내기 여부를 설정합니다.
값 설정
선형 매개 변수의 값 범위를 지정합니다.
없음
값 범위를 제한하지 않습니다.
목록
모든 가능한 값을 나열하고 콤마(,)로 구분합니다.
증가
최대 값, 최소 값 그리고 증가 값을 지정함으로써 값의 범위를 지정합니다.

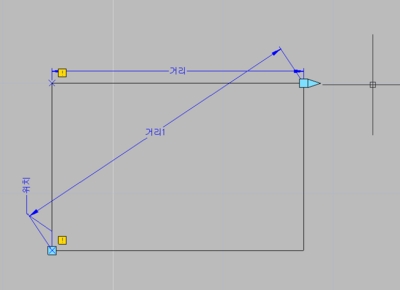

블록 정의에 두 주요 지점 간의 거리 및 각도를 정의합니다.

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » 극좌표
단축키	:	_polar

bparameter-polar

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _polar

기준점 또는 [이름(N)/라벨(L)/체인(C)/설명(D)/팔레트(P)/값 세트(V)]:

끝점 지정:

라벨 위치 지정:

명령:

명령: _bgripset

매개 변수 또는 재설정 위치에 대한 그립 객체 수를 입력하십시오 [0/1/2/재배치(R)]: _1

기준점 지정
기준 그립이 위치한 극 매개 변수에 대한 기준점을 지정합니다.
종료점 지정
주요 지점 간의 거리와 각도를 결정할, 극 매개 변수에 대한 종료점을 지정합니다.
블록 참조에 기준점과 종료점 간의 거리와 각도는 사용자 정의 특성에 제시된 것과 동일합니다.
레이블 위치 지정
블록 정의 내 매개 변수 문자의 위치를 지정합니다.
이름
극 매개 변수에 대한 사용자 정의 특성 이름을 지정합니다.
레이블
극 매개 변수의 사용자 정의 설명 레이블을 지정합니다.
체인
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업들에 의해 실행 될 수 있을지 설정합니다.
예
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업에 의해 실행할 수 있습니다.
아니오
연결된 작업을 시행하지 않습니다.
설명
특성 팔레트 하단에 표시될, 극 매개 변수에 대한 레이블의 확장 설명을 지정합니다.
팔레트
팔레트 내에 블록 참조의 레이블 사용자 정의 특성 나타내기 여부를 설정합니다.
값 설정
극 매개 변수 내의 각도와 거리에 대한 값의 범위를 개별적으로 지정합니다.
없음
값 범위를 제한하지 않습니다.
목록
모든 가능한 값을 나열하고 콤마(,)로 구분합니다.
증가
최대 값, 최소 값 그리고 증가 값을 지정함으로써 값의 범위를 지정합니다.

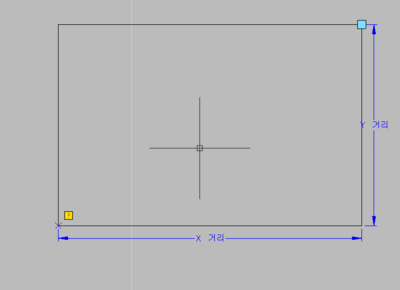

블록 정의에 기준점으로부터 X 및 Y의 거리를 정의합니다

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » XY
단축키	:	_xy

bparameter-xy

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _xy

기준점 또는 [이름(N)/라벨(L)/체인(C)/설명(D)/팔레트(P)/값 세트(V)]:

끝점 지정:

명령:

명령: _bgripset

매개 변수 또는 재설정 위치에 대한 그립 객체 수를 입력하십시오 [0/1/2/4/재배치(R)]: _1

명령: BCLOSE

기준점 지정
XY 매개 변수 내에 X 및 Y 거리를 측정하기 위한 기준점을 지정합니다.
이름
XY 매개 변수에 대한 사용자 정의 특성 이름을 지정합니다.
레이블
XY 매개 변수의 사용자 정의 설명 레이블을 지정합니다.
체인
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업들에 의해 실행 될 수 있을지 설정합니다.
예
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업에 의해 실행 가능합니다.
아니오
연결된 작업을 시행하지 않습니다.
설명
특성 팔레트 하단에 표시될 극좌표 매개 변수에 대한 레이블의 확장 설명을 지정합니다.
팔레트
팔레트 내에 블록 참조의 레이블 사용자 정의 특성 나타내기 여부를 설정합니다.
값 설정
수평 (X) 방향 및 수직 (Y) 방향에서 값의 범위를 개별적으로 지정합니다.

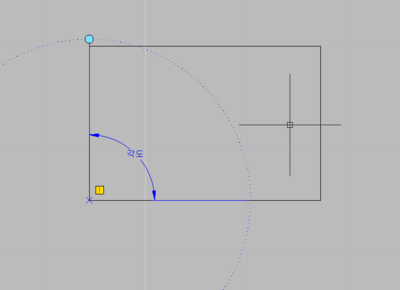

블록 참조에 대한 회전 각도를 지정합니다.

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » 회전
단축키	:	_rotation

bparameter-rotation

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _rotation

기준점 또는 [이름(N)/라벨(L)/체인(C)/설명(D)/팔레트(P)/값 세트(V)]:

매개 변수의 반지름 지정:

기본 회전 각도 지정 또는 [기본 각도(B)] <0>: 90

라벨 위치 지정:

명령: BCLOSE

기준점 지정
객체 회전 지점 지정을 지정합니다.
매개 변수 반지름 지정
매개 변수의 그립과 기준점 간의 거리를 지정합니다.
기본 회전 각도 지정
매개 변수 그립 각도를 지정합니다.
기준 각도
매개 변수 그립의 기준 각도를 지정합니다.
이름
회전 매개 변수에 대한 사용자 정의 특성 이름을 지정합니다.
레이블
회전 매개 변수의 사용자 정의 설명 레이블을 지정합니다.
체인
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업들에 의해 실행 될 수 있을지 설정합니다.
예
본 매개 변수와 연결된 작업이 매개 변수와 연결된 다른 작업에 의해 실행할 수 있습니다.
아니오
연결된 작업을 시행하지 않습니다.
설명
특성 팔레트 하단에 표시될, 회전 매개 변수에 대한 레이블의 확장 설명을 지정합니다.
팔레트
팔레트 내에 블록 참조의 레이블 사용자 정의 특성 나타내기 여부를 설정합니다.
값 설정
회전 각도의 값 범위 지정.

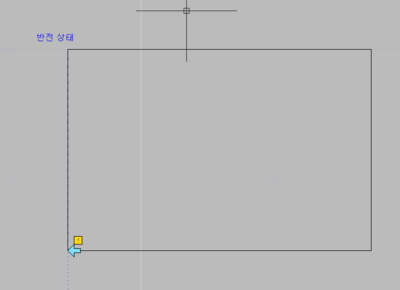

리본 블록 편집기 상황 탭 » 작업 매개 변수 » 반전

명령어	:	bparameter
리본 위치	:	리본 블록 편집기 상황 탭 » 작업 매개 변수 » 반전
단축키	:	_flip

bparameter-flip

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _flip

반사 선의 기준점 또는 [이름(N)/라벨(L)/설명(D)/팔레트(P)]:

반사 선의 끝 점을 지정하십시오:

라벨 위치 지정:

명령:

명령:

명령: _bclose

반사선의 기준점 지정
반전 매개 변수의 그립이 위치하는 반사선 상의 첫번째 지점 지정.
반사선 종료점 지정
반사선 상의 두번째 지점을 지정합니다.지정된 기준점과 함께 두번째 지점은 반사선을 정의합니다.
레이블 위치 지정
반전 매개 변수 레이블의 위치를 지정합니다.
이름
반전 매개 변수에 대한 사용자 정의 특성 이름을 지정합니다.
레이블
반전 매개 변수의 사용자 정의 설명 레이블을 지정합니다.
설명
특성 팔레트의 하단에 표시되는 반전 매개변수에 대한 레이블의 확장 설명을 지정합니다.
팔레트
팔레트 내에 블록 참조의 레이블 사용자 정의 특성 나타내기 여부를 설정합니다.

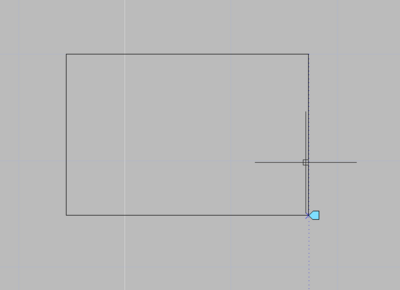

플렉시 블록 참조를 기준점을 기준으로 회전하고 지정 방식대로 도면의 다른 객체에 맞게 정렬합니다.
정렬 매개 변수는 전체 플렉시 블록 참조에 적용되며 다른 작업과 연결할 필요가 없습니다.

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » 정렬
단축키	:	_alignment

bparameter-alignment

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _alignment

정렬 기준점 또는 [이름(N)]:

정렬 유형 = 수직

정렬 방향 또는 정렬 유형 지정 [유형(T)] <유형>:

명령: BCLOSE

정렬 기준점 지정
그립을 지정합니다. 이것은 플렉시 블록 참조 회전 시 기준점이기도 합니다.
이름
해당 매개 변수의 특성 이름을 지정합니다.
정렬 방향 지정
블록 참조에 대한 정렬 각도를 지정합니다.
유형
도면 내 다른 객체에 블록참조를 접선으로 또는 수직으로 정렬할지 여부를 제어합니다.
탄젠트
도면 상의 다른 객체들에 접하여 블록 참조를 정렬 합니다.
수직의
도면 상의 다른 객체들에 수직으로 블록 참조를 정렬 합니다.

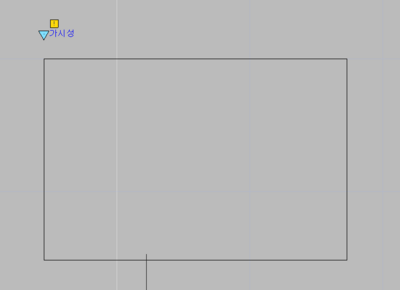

블록 참조의 객체에 대한 가시성을 정의합니다.

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » 가시성
단축키	:	_visibility

bparameter-visibility

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _visibility

매개 변수 위치 또는 [이름(N)/라벨(L)/설명(D)/팔레트(P)]를 지정하십시오:

명령:

명령: BCLOSE

매개 변수 위치 지정
가시성 매개변수의 그립 위치를 지정합니다.
이름
가시성 매개 변수에 대한 사용자 지정 속성의 이름을 지정합니다.
레이블
가시성 매개 변수의 사용자 정의 설명 레이블을 지정합니다.
설명
특성 팔레트의 하단에 표시되는 가시성 매개변수에 대한 레이블의 확장 설명을 지정합니다.
팔레트
팔레트 내에 블록 참조의 레이블 사용자 정의 특성을 표시할지 여부를 제어합니다.

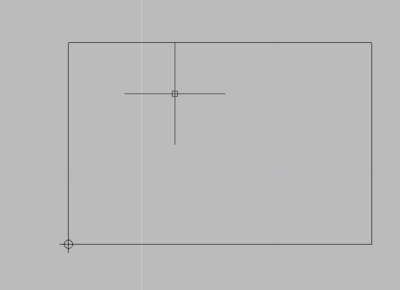

블록 참조 내 기준점에 대한 그립을 지정합니다.

명령어	:	bparameter
리본 위치	:	리본: 블록 편집기 상황 탭 » 작업 매개 변수 » 가시성
단축키	:	_base

bparameter-base

[명령:] _bparameter

매개 변수 유형 입력 [정렬(A)/기준(B)/포인트(O)/선형(L)/극좌표(P)/Xy(X)/회전(R)/반전(F)/가시성(V)]: _base

매개 변수 위치 또는 [이름(N)/라벨(L)/설명(D)/팔레트(P)]를 지정하십시오:

명령:

명령: BCLOSE

매개 변수 위치 지정
블록 정의 내 시작점의 기본 설정 위치를 지정합니다.
