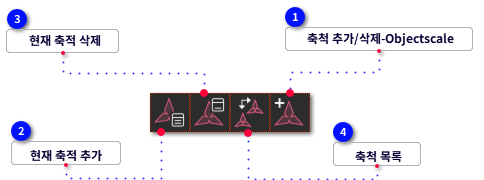

 축척 추가/삭제-Objectscale | | -
 지정된 주석 문자 객체에 대한 지원되는 축척들을 추가하거나 삭제합니다.
-
주석 문자 객체들은 다양한 축척으로 표시될 수 있습니다.주석 축척를 통해 객체에 지원되는 주석 축척들을 관리할 수 있으며, 새로운 축척를 해당 목록에 추가하거나 그 목록으로부터 주석 축척을 삭제할 수 있습니다.
-
주석 객체를 생성할 때, 새로 생성된 객체가 현재의 주석 축척을 기본적으로 지원합니다.주석 축척를 설정함으로써 다른 축척의 뷰를 지원할 수 있습니다.
-
명령행에 OBJECTSCALE를 입력하고 ENTER를 누르면, 주석 객체를 선택한 후 주석 객체 축척 대화상자가 표시됩니다.
-
명령행에 OBJECTSCALE을 입력하고 ENTER를 누르면, 다음과 같은 프롬프트가 표시됩니다.
|
명령어
|
:
|
OBJECTSCALE
|
|
리본 위치
|
:
|
주석>> 주석축척
|
|
단축키
|
:
|
|
|
-
-
축척을 추가하거나 삭제하고 싶은 주석 객체들을 선택합니다.
-
-
-
주석 객체 축척들의 목록에 추가하고 싶은 축척을 입력합니다.
-
-
주석 객체 축척들의 목록에서 삭제하고 싶은 축척을 입력합니다.
-
-
| |
|
|
 현재 축적 추가 | | -
 주석 객체 축척들의 목록에 추가하고 싶은 축척을 추가합니다.
|
명령어
|
:
|
-aiobjectscaleadd, -OBJECTSCALE
|
|
리본 위치
|
:
|
주석>> 주석축척
|
|
단축키
|
:
|
추가(A)
| [명령:] -aiobjectscaleadd
[명령:] 주석 객체 선택:
[명령:] 0 개의 객체가 주석 축척 <1:2>을(를) 기반하여 업데이트되었습니다.
|
-
-
축척을 추가하거나 삭제하고 싶은 주석 객체들을 선택합니다.
-
-
-
주석 객체 축척들의 목록에 추가하고 싶은 축척을 입력합니다.
| |
|
|
 현재 축적 삭제 | | -
 지정된 주석 문자 객체에 대한 지원되는 축척들을 삭제합니다.
|
명령어
|
:
|
_aiobjectscaleremove, OBJECTSCALE
|
|
리본 위치
|
:
|
주석>> 주석축척
|
|
단축키
|
:
|
삭제(D)
|
|
-
-
축척을 추가하거나 삭제하고 싶은 주석 객체들을 선택합니다.
-
-
-
주석 객체 축척들의 목록에서 삭제하고 싶은 축척을 입력합니다.
-
-
| |
|
|
 축척 목록 | | -
 배열 뷰포트, 페이지 배열 및 플롯 용으로 사용할 수 있는 축척 목록을 설정합니다.
-
-
명령어 행에 -SCALELISTEDIT을 입력하고 ENTER를 누르면 다음과 같은 프롬프트가 표시됩니다.
|
명령어
|
:
|
SCALELISTEDIT
|
|
리본 위치
|
:
|
주석>> 주석축척
|
|
단축키
|
:
|
|
|
-
-
축척 목록에 모든 축척 이름과 축척 값을 나열합니다.
-
-
-
-
-
-
-
-
축척 목록에서 지정한 축척을 삭제합니다.현재 참조하고 있는 축척은 삭제할 수 없습니다.
-
-
축척 이름을 축척 목록에 입력하여 해당 축척을 삭제합니다.
-
만일 어떤 지정한 이름의 축척을 현재의 도면에서 참조하고 있을 경우, 해당 축척은 삭제할 수 없습니다.
-
사용하지 않은 모든 축척을 삭제하기 위하여 *를 입력합니다.
-
축척 목록 내의 참조되지 않은 축척을 모두 삭제하기 위하여 *를 입력합니다.
-
-
-
-
| |
|
|
