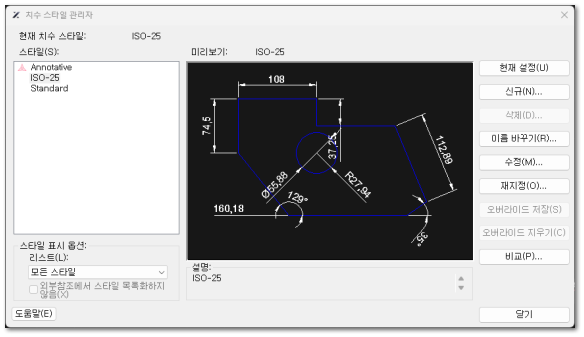

목록에는 도면 파일의 모든 치수 스타일이 표시됩니다.
-
-
-
-
-
-
-
-
체크된 경우, 외부 참조의 치수 스타일은 스타일 목록에 나열되지 않습니다.
-
체크되지 않을 경우, 외부 참조의 모든 치수 스타일은 스타일 목록에 나열됩니다.
-
-
미리보기 영역에 치수 스타일의 미리보기 효과를 표시합니다.
-
-
현재 스타일과 관련된 스타일 목록에서 현재 선택된 스타일을 설명합니다.
-
-
목록에서 선택한 치수 스타일을 현재 치수 스타일로 설정합니다.
-
-
-
새 치수 스타일의 이름, 시작할 새 스타일을 어느 스타일로 할지, 새 스타일이 주석인지 여부 및 새 스타일이 사용되는 유형 등을 지정할 수 있습니다.
-
-
-
선택한 치수 스타일이 현재 치수 스타일이면, 그 스타일은 삭제되지 않습니다.
-
삭제할 치수 스타일이 현재 사용되지만 현재 스타일이 아닐 경우, 필요한 작업을 확인할 수 있는 대화 상자가 표시됩니다:
-
기록 및 기록과 관련된 모든 객체를 삭제합니다:선택한 치수 스타일을 삭제하고, 이 스타일로 생성된 모든 치수를 도면에서 삭제합니다.
-
변경 및 삭제:오른쪽에있는 드롭 다운 목록에서 스타일(이 스타일은 함께 생성된 모든 치수에 대해 삭제되어야 할 스타일을 대체)을 선택하고, 원래 스타일을 삭제합니다.
-
-
-
치수 스타일 이름 바꾸기 대화 상자를 열고, 치수 스타일 이름을 수정합니다.
-
-
-
-
현재 치수 스타일 재지정 대화 상자를 열면, 사용자는 현재 사용된 치수 스타일을 참조하여 주요 스타일과 특성이 다른 재지정 스타일을 생성할 수 있습니다.
| | -
재지정된 스타일은 현재 사용 된 치수 스타일을 참조해서만 생성될 수 있습니다.
|
-
-
현재 스타일의 재지정된 스타일을 생성한 후, 재지정 저장 버튼을 선택하여 재지정된 스타일을 저장하고 그것을 현재 그려진 치수의 스타일로 간주합니다.
-
-
재지정 삭제를 선택하여 현재 치수 스타일의 재지정된 스타일을 지웁니다.
-
-
| |
|
|
|
치수 정밀도를 설정합니다.정밀도를 변경할 여러 개의 치수를 동시에 선택할 수 있습니다.
|
|
값
|
0
|
소숫점 이하 자릿수를 제외한 정수로 표시합니다.
|
|
1
|
소숫점 이하 자릿수를 한 자리로 유지합니다.
|
|
2
|
소숫점 이하 자릿수를 두 자리로 유지합니다.
|
|
3
|
소숫점 이하 자릿수를 세 자리로 유지합니다.
|
|
4
|
소숫점 이하 자릿수를 네 자리로 유지합니다.
|
|
5
|
소숫점 이하 자릿수를 다섯 자리로 유지합니다.
|
|
6
|
소숫점 이하 자릿수를 여섯 자리로 유지합니다.
|
|
|
