주석-지시선

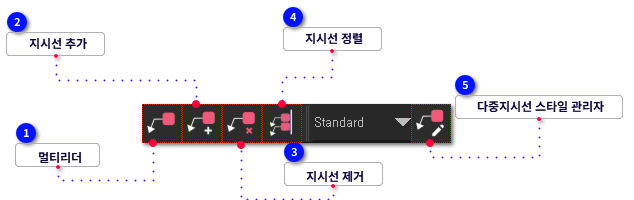

H. 주석-지시선
1

멀티리더

  •  line 다중 지시선 객체를 그립니다.
  • 다중 지시선은 CAD 표준 객체의 한가지 유형입니다.
  • 일반적으로, 다중 지시선은 여러 개의 지시선과 설명을 포함합니다.
  • 특히, 다중 지시선은 일반적으로 지시선 화살촉, 지시선 연결선, 지시선 및 내용 등 네 부분으로 구성됩니다.
  • 다중 지시선을 생성하는 동안 지시선 화살촉, 지시선 연결선 또는 내용을 선택하여 먼저 생성할 수 있습니다.
    H2 : 다중문자 지시선
    H1 : 블록 원형 지시선
명령어
:
MLEADER
리본 위치
:
홈 >> 주석
단축키
:
MLD
[MLEADER] 다중지시선
[MLEADER] 다중지시선
[명령:] MLEADER
[명령:] 지시선 화살표 위치 설정 또는 [콘텐츠(C)/지시선 연결(L)/옵션(O)] <리더 화살표(H)>:
[명령:] 지정 지시선 연결 위치:

  • - 지시선 화살표
  • 지시선 화살촉의 위치를 먼저 설정한 다음 지시선의 위치와 마지막으로 내용을 설정하여 다중 지시선을 생성합니다.

  • - 지시선 연결
  • 먼저 지시선 연결선의 위치를 설정한 다음 지도자 화살촉의 위치와 마지막으로 내용을 설정하여 다중 지시선을 생성합니다.

  • - 콘텐츠
  •  먼저 내용을 설정한 다음 지시선 화살촉을 설정하여 다중 지시선을 생성합니다.

  • - 옵션
  •  다중 지시선 객체에 대한 관련 옵션을 설정합니다.

  • ▸ 리더 타입
  •  생성할 지시선 유형을 설정합니다.

  •  직진
    • 직선형 다중 지시선을 생성합니다.

  •  스플라인
    • 스플라인 다중 지시선을 생성합니다.

  •  없음
    • 지시선 없이 다중 지시선을 생성합니다.

  •  지시선 연결
  •  연결선 사용 여부를 설정합니다.예라고 선택하면, 연결선 거리를 설정하라는 메시지가 나타납니다.

  •  콘텐츠 타입
  •  다중 지시선에 사용하고자 하는 내용 유형을 설정합니다.

  •  블록
    • 현재 도면에서 새 다중 지시선과 연결할 블록을 설정합니다.

  •  다중텍스트
    • 여러 줄 문자가 다중 지시선과 함께 포함되도록 설정합니다.

  •  없음
    • 지시선 끝에 문자가 없도록 설정합니다.

  •  최대포인트
  •  다중 지시선을 생성하기 위한 점의 최대 개수를 설정합니다.

  •  첫번째 각도
  •  새로 생성된 지시선의 첫 번째 점의 각도를 제한합니다.

  •  두번째 각도
  •  새로 생성된 지시선의 두 번째 점의 각도를 제한합니다.

  •  옵션 종료
  •  MLEADER가 실행될 때 명령행 프롬프트로 돌아갑니다.


2

지시선 추가

  •  line 선택한 다중 지시선 객체에서 지시선을 추가합니다.
    지시선 추가
명령어
:
MLEADEREDIT
리본 위치
:
홈 >> 주석
단축키
:
MLE
Option
:
A
[MLEADEREDIT] 다중지시선 추가
[MLEADEREDIT] 추가(A)
aimleadereditadd
[명령:] MLEADEREDIT
[명령:] 다중 지시선 선택:
[명령:] 지시선 화살표 위치를 지정합니다 [지시선 제거(R)]:

- 지시선 화살촉의 위치를 설정
  •  새 지시선 화살촉의 위치를 설정하고 지시선을 설정된 다중 지시선 객체에 추가합니다.

- 지시선 추가
  •  선택한 다중 지시선 객체에 지시선을 추가합니다.


3

지시선 제거

  •  line 선택한 다중 지시선 객체에서 지시선을 추가합니다.
    지시선 제거
명령어
:
MLEADEREDIT
리본 위치
:
주석>> 주석
단축키
:
MLE
Option
:

[MLEADEREDIT] 다중지시선 추가
[MLEADEREDIT] 제거
aimleadereditremove
[명령:] MLEADEREDIT
[명령:] 다중 지시선 선택:
[명령:] 지시선 화살표 위치를 지정합니다 [지시선 제거(R)]: R

- 지시선 화살촉의 위치를 설정
  •  새 지시선 화살촉의 위치를 설정하고 지시선을 설정된 다중 지시선 객체에 추가합니다.

- 지시선 제거
  •  선택한 다중 지시선 객체에서 지시선을 제거합니다.


4

지시선 정렬

  •  line 선택한 다중 지시선을 정렬하고 간격을 둡니다.
  • 다중 지시선 정렬은 분산, 지시선 세그먼트를 평행으로 지정, 간격두기 지정 및 현재 간격두기 사용 중 선택할 수 있습니다.
  • 현재 간격두기가 기본으로 사용됩니다.
  • 다중 지시선을 선택한 다음, 다른 모두가 정렬되는 데이텀 다중 지시선을 지정합니다.
    정렬전
    정렬 후
명령어
:
MLEADERALIGN
리본 위치
:
주석 >> 주석
단축키
:

Option
:

[MLEADERALIGN] 다중지시선 추가
[MLEADERALIGN] 추가(A)
[명령:] MLEADERALIGN
[명령:] 다중 지시선 선택:
[명령:] 옵션 입력 [분산(D)/지시선 세그먼트를 평행으로 지정(P)/간격두기 지정(S)/현재 간격두기 사용(U)] <지시선 세그먼트를 평행으로 지정>: D
[명령:] 현재 모드: 분산
[명령:] 첫 번째 점 지정 또는 [옵션(O)]:
[명령:] 방향 지정:
  • - 정렬할 다중 지시선
  •  정렬할 데이텀 다중 지시선을 선택합니다.

  • - 옵션
  •  다중 지시선의 정렬을 지정합니다.

  •  분산
  •  지정된 두 점 사이에 다중 지시선 콘텐츠를 균등하게 정렬합니다.

  •  지시선 세그먼트를 평행으로 지정
  •  선택된 나머지 모든 다중 지시선의 지시선 세그먼트를 정렬 데이텀과 평행하게 만듭니다.

  •  간격두기 지정
  •  정렬할 데이텀 다중 지시선을 지정하여 선택한 다중 지시선이 지정된 간격 및 방향에 따라 정렬되도록 합니다.

  •  현재 간격두기 사용
  •  정렬할 데이텀 다중 지시선을 지정합니다.
    • 선택한 다중 지시선의 콘텐츠는 지정된 방향으로 배치되며 배치 전후에 연결 콘텐츠 끝 사이의 선이 정렬 선에 수직입니다.


5

다중지시선 스타일 관리자

  •  line 다중 지시선 스타일을 생성, 수정 또는 삭제합니다.
  • 명령행에 MLEADERSTYLE을 입력하고 ENTER 키를 누르면, 현재 다중 지시선 스타일을 관리하고, 다중 지시선 스타일을 생성, 수정 또는 삭제할 수 있는 다중 지시선 스타일 관리자 대화 상자가 열립니다.

명령어
:
MLEADERSTYLE
리본 위치
:
주석>> 치수
단축키
:
MLS
