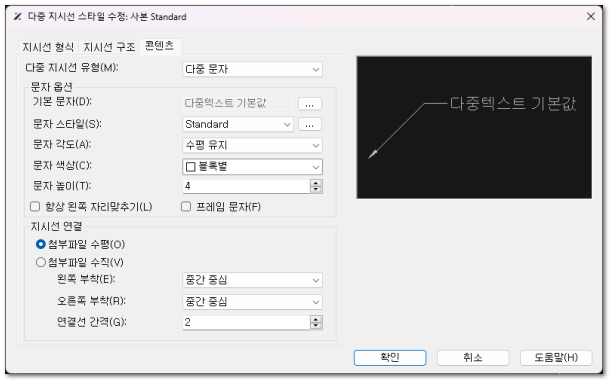

콘텐츠
|
|
- 다중 지시선 유형
▸ 다중 문자, 블록 및 없음과 같은 3가지 옵션을 포함하여 다중 지시선에 포함된 내용을 선택합니다.
- 다중 문자
▸ 문자 옵션
▹ 다중 지시선의 문자 모양의 관련 값을 설정합니다.
▸ 기본 문자
▹ 다중 지시선의 내용에 대한 기본 문자를 설정합니다.
▹ 뒤의 ... 버튼을 클릭하면, 다중 지시선의 문자 내용을 편집 할 수 있으며, 새로 입력한 문자가 기본 문자로 간주됩니다.
▸ 문자 스타일
▹ 현재로드 된 문자 스타일을 표시합니다.
▹ 기본 스타일은 표준입니다.
▸ 문자 각도
▹ 다중 지시선 문자의 회전 각도를 설정합니다.
▸ 문자 색상
▹ 다중 지시선 문자의 색상을 설정합니다.
▸ 문자 높이
▹ 다중 지시선 문자의 높이를 설정합니다.
▸ 항상 왼쪽 자리맞춤
▹ 다중 지시선 문자의 자리맞춤을 설정합니다.
▹ 체크되면, 문자가 항상 왼쪽 맞춤이 됩니다.
▸ 프레임 문자
▹ 다중 지시선의 문자 내용 주위에 프레임을 추가할지 여부를 설정합니다.
▹ 체크되면, 문자 주위에 직사각형 프레임이 추가됩니다.
▸ 지시선 연결
▹ 다중 지시선의 지시선 연결에 대한 매개 변수를 설정합니다.
▸ 수평 부착
▹ 지시선을 문자 내용의 왼쪽이나 오른쪽에 수평으로 부착하여 삽입합니다.
▸ 왼쪽 부착
▹ 문자가 지시선의 오른쪽에 있을 때, 연결선이 다중 지시선 문자에 연결되는 모드를 설정합니다.
▸ 오른쪽 부착
▹ 문자가 지시선의 왼쪽에 있을 때, 연결선을 다중 지시선 문자에 연결하는 모드를 설정합니다.
▸ 연결선 간격
▹ 연결선과 다중 지시선 문자 사이의 거리를 설정합니다.
▸ 수직 부착
▹ 문자 내용의 상단이나 하단에 지시선을 삽입하면,
▹ 문자와 지시선 사이의 연결선은 수직 부착에 적용되지 않습니다.
▸ 상단 부착
▹ 지시선을 문자 내용의 상단에 연결하고, 드롭 다운 목록에서 문자와 지시선 사이에 작은 제목(overline)을 삽입할지 여부를 선택합니다.
▸ 하단 부착
▹ 지시선을 문자 내용의 하단에 연결하고, 드롭 다운 목록에서 문자와 지시선 사이에 밑줄을 삽입할지 여부를 선택합니다.
- 블록
▸ 블록 옵션
▹ 다중 지시선에서 관련 블록 옵션을 설정합니다.
▸ 블록 원본
▹ 다중 지시선에 사용된 블록 스타일을 설정합니다.
▸ 부착
▹ 다음과 같은 두 가지 옵션이 포함 된 다중 지시선 객체에 블록을 삽입하는 모드를 설정합니다.
▹ 중심 범위 및 삽입점.
▸ 색상
▹ 다중 지시선의 블록 내용 색상을 설정합니다.블록별은 시스템 기본값입니다.
▸ 축척
▹ 다중 지시선에 부착된 블록의 축척을 설정합니다.
|
