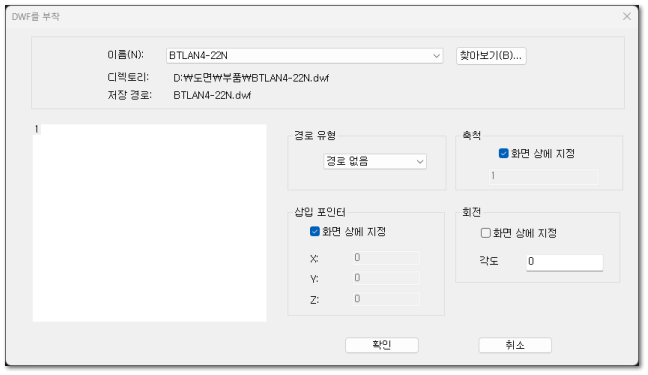

부착된 DWF 언더레이의 삽입 점, 회전 각도 및 축척을 지정합니다.
|
|
-
-
드롭 다운 목록에서 부착된 DWF 파일의 이름을 선택하거나, 검색 버튼을 클릭하여 참조 파일 선택 대화 상자에서 DWF 파일을 선택합니다.
-
-
참조 파일 선택 대화 상자를 열고 부착할 DWF 파일을 선택합니다.
-
-
-
-
-
-
DWF 파일의 경로를 전체 경로, 상대 경로 또는 경로 없음으로 지정합니다.
-
상대 경로의 경우, DWF 파일을 부착하기 전에 현재 도면 파일을 저장해야하며, 경로가 없는 경우 DWF 파일은 현재 도면 파일과 동일한 폴더에 저장해야합니다.
-
-
선택한 DWF 파일에 포함된 도면을 표시합니다.
-
CTRL 또는 SHIFT 키를 누른 상태에서 하나의 도면 또는 둘 이상의 도면을 선택할 수 있습니다.
-
-
-
-
체크될 경우, 대화 상자를 닫으면 명령행에 삽입점을 지정하라는 메시지가 표시됩니다.
-
부착할 각 페이지의 도면 영역에서 점을 지정할 수 있습니다.
-
-
X, Y 및 Z 축에 좌표를 개별적으로 입력합니다.
-
-
부착된 DWF 언더레이의 축척 계수를 지정합니다.
-
시스템 변수 INSUNITS가 단위 없음으로 설정되거나 언더레이에 해상도 정보가 없는 경우, 언더레이의 폭은 하나의 도면 단위로 간주되며 지정된 배율 계수에 삽입됩니다.
-
시스템 변수가 측정 단위로 설정되고 언더레이에 해상도 정보가 있는 경우, 언더레이의 실제 크기가 계산된 다음 지정된 축척 계수에 삽입됩니다.
-
-
체크되는 경우, 대화 상자를 닫은 후, 명령행에 축척 계수를 지정하라는 메시지가 표시됩니다.
-
-
편집 상자에 축척 계수를 입력합니다. 기본값은 1입니다.
-
-
-
-
체크되는 경우, 대화 상자를 닫으면 명령행에 회전 각도를 지정하라는 메시지가 표시됩니다.
-
포인팅 장치로 도면 영역의 언더레이를 회전하거나, 값을 직접 입력할 수 있습니다.
-
-
편집 상자에 각도 값을 입력합니다. 기본값은 0입니다.
|
