현재의 도면 파일 내의 외부참조를 편집 또는 제어합니다. -
외부참조를 삽입 또는 편집하고, 삽입한 외부참조의 상세 내용을 표시합니다.
|
| | -
-

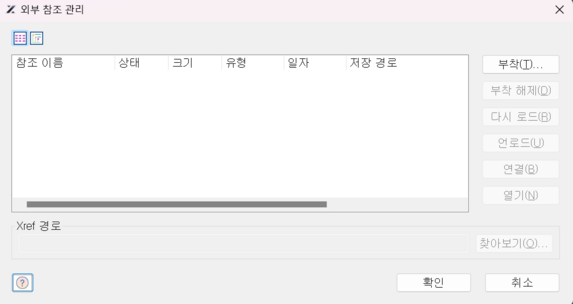

명령행에 CLASSICXREF를 입력하고 Enter를 누르면 외부 참조 관리자 대화 상자가 열립니다. -
DWG 파일을 현재 도면에 첨부하고 DWG 외부 참조를 관리할 수 있습니다.
|
명령어
|
:
|
CLASSICXREF
|
|
리본 위치
|
:
|
command
|
|
단축키
|
:
|
|
|
|
|
-
-
-
현재의 도면 파일 내의 외부참조를 목록 보기 또는 트리 형식으로 표시합니다.
-
-
현재의 도면 파일 내의 외부참조와 관련 특성을 외부참조 이름, 상태, 크기, 유형, 일자 및 저장 경로를 포함하여 목록 보기 형태로 표시합니다.
-
-
현재의 도면 파일 내의 외부참조 이름을 트리 형식으로 표시합니다.
-
-
만일 하나의 외부참조가 선택되었을 경우, 이 버튼을 클릭하여 직접 외부 참조 첨부 대화 상자를 표시합니다.
-
만일 이 대화 안에서 어떤 외부참조도 선택되지 않았을 경우, 이 버튼을 클릭하여 첨부할 파일 선택 대화 상자를 엽니다.
-
이 대화에서 첨부할 파일을 선택하고 난 다음,외부 참조 첨부 대화 상자를 엽니다.
-
상세 내용에 관해서는 XATTACH명령어를 참조합니다.
-
-
-
현재의 도면 파일 내의 관련 외부참조 역시 삭제됩니다.
-
-
현재의 도면 파일 내의 외부참조의 버전이 최신의 것임을 보장하기 위하여 지정한 외부참조를 재로드합니다.
-
-
-
언로드된 외부참조를 재로드하기 위해서는 재로드 버튼을 클릭할 수 있습니다.
-
부착 해제와는 달리, 언로드는 외부참조를 삭제하는 것을 의미하지 않고, 단지 외부참조를 표시하지 않고 그 정의를 재생성하는 것만을 의미하며, 이는 현재의 애플리케이션 프로그램의 작업 효율을 제고하는데 기여합니다.
-
-
연결 대화 상자를 엽니다. 지정한 외부참조를 현재의 도면 파일에 연결하고 현재의 도면 파일의 일부인 블록으로 변환합니다. 외부참조를 현재의 도면에 연결하는 데는 두 가지 방법이 있습니다.
-
-
-
-
외부참조를 참조 도면을 삽입하는 방법으로 현재의 도면에 연결합니다.
-
-
선택한 외부참조의 원본 파일을 새로운 창 안에서 엽니다.
-
-
선택한 외부참조의 경로를 표시하거나 변경합니다.
|
