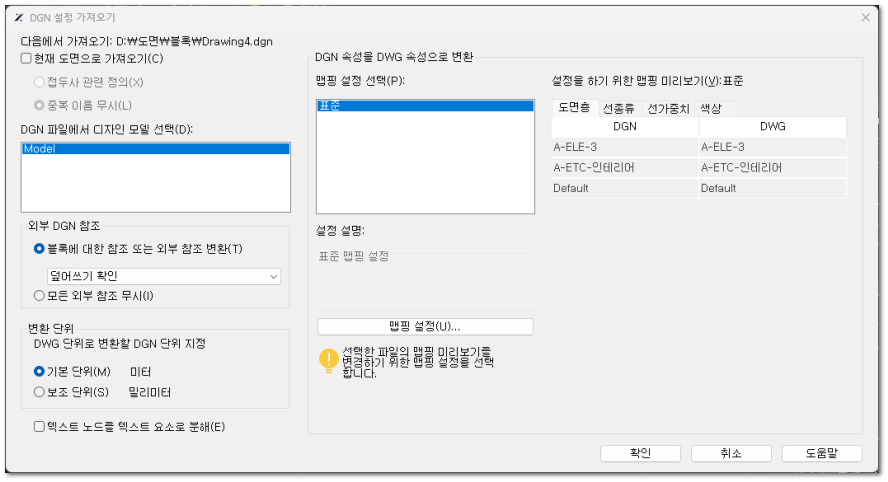

DGN 설정 가져오기

DGN 파일을 도면으로 가져올 때 처리 방법을 설정합니다.

- 현재 도면으로 가져오기
선택한 DGN 파일을 현재 도면으로 가져옵니다.
접두사 관련 정의
DGN 파일의 객체를 현재 도면으로 가져온 후 DGN 파일명과 모델명이 객체명 앞에 추가되며,
DGN 파일명-모델명 $n$object 이름'의 형식으로 명명됩니다.
여기서 n의 기본값은 0이고 동일한 이름이 존재할 경우 숫자 n이 1만큼 커집니다.
중복 이름 무시
객체명에 추가된 접두사가 없습니다.
새 객체명이 현재 객체명과 충돌하는 경우, 새 객체가 무시됩니다.
- DGN 파일에서 디자민 모델 선택
DGN 파일의 설계 모델 목록이 표시되며, 선택한 설계 모델을 현재 도면의 모델 공간으로 가져올 수 있습니다.
- 외부 DGN 참조
외부 DGN 참조의 처리 방법을 설정합니다.
블록에 대한 참조 또는 외부 참조 변환
DGN 참조를 현대 도면 또는 새 도면의 블록으로 가져옵니다.
DGN 참조를 DWG 파일로 저장하고 'DGN 참조명-모델명'의 형식으로 이름을 지정한 다음 DGN 참조 파일 경로에 저장합니다.

• 덮어쓰기 여부 확인
✓ 현재 경로에 동일한 이름을 가진 DWG 파일이 있는 경우, 기존 파일을 유지할지 또는 덮어쓸지 묻는 메시지가 나타납니다.

• 확인 없이 덮어쓰기
✓현재 경로에 동일한 이름을 가진 DWG 파일이 있는 경우, 기존 파일은 새 파일로 덮어쓰여집니다.

• 덮어쓰지 않음
✓현재 경로에 동일한 이름을 가진 DWG 파일이 있는 경우, 기존 파일을 유지하고 새 파일을 저장하지 않습니다.
모든 외부 참조 무시
DGN 참조를 DWG 파일로 가져오지 않습니다.
- 변환 단위
기본 단위
DGN 파일의 기본 단위 하나가 DWG 파일의 한 가지 도면 단위로 변환됩니다.
하위 단위
DGN 파일의 하위 단위 하나가 DWG 파일의 한 가지 도면 단위로 변환됩니다.
- 텍스트 노드를 텍스트 요소로 분해
▸ 체크할 경우 다중 선 텍스트 객체는 개별 텍스트 객체로 분리됩니다.
- DGN 속성을 DWG 속성으로 변환
DGN 파일을 가져올 때 사용할 매핑 설정을 지정하며, 해당 설정을 관리할 수도 있습니다.
매핑 설정 선택
매핑 설정 목록이 표시되며 그중에서 선택할 수 있습니다.
설정 설명
선택한 매핑 설정의 설명을 표시합니다.
매핑 설정
DGN 매핑 설정 대화 상자를 열어 매핑 설정을 만들고 이름을 변경하거나 수정 또는 삭제할 수 있습니다.
설정의 매핑 미리보기
DWG 파일의 도면층, 선종류, 선가중치, 색상 속성과 선택한 매핑 설정을 표시합니다.
