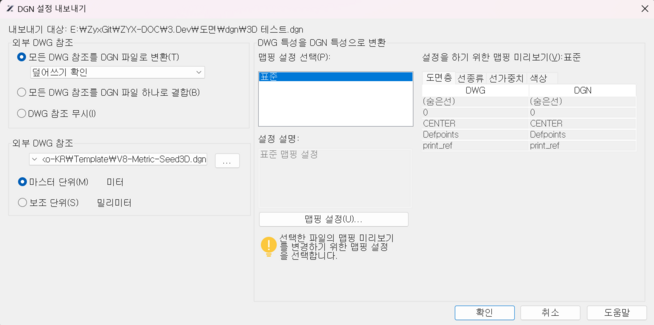

DGN 설정 내보내기


  • 도면을 DGN 파일로 내보낼 때 처리 방법을 설정합니다.


  • 외부 DWG 참조

  • 외부 DWG 참조의 변환 방법을 설정합니다.

  • 모든 DWG 참조를 DGN 파일로 변환

  • 현재 도면의 모든 DWG 참조를 별도의 DGN 파일로 내보내고 소스 파일명을 유지합니다. 드롭다운 목록에서 옵션을 선택할 수 있습니다.

  • 덮어쓰기 여부 확인

  • 현재 경로에 동일한 이름을 가진 DGN 파일이 있는 경우, 기존 파일을 유지할지 또는 덮어쓸지 묻는 메시지가 나타납니다.

  • 확인 없이 덮어쓰기

  • 현재 경로에 동일한 이름을 가진 DGN 파일이 있는 경우, 기존 파일은 새 파일로 덮어쓰여집니다.

  • 덮어 쓰지 않음

  • 현재 경로에 동일한 이름을 가진 DGN 파일이 있는 경우, 기존 파일을 유지하고 새 파일을 저장하지 않습니다.

  • 모든 DWG 참조를 DGN 파일로 바인딩

  • 현재 도면과 모든 DWG 참조를 DGN 파일로 내보냅니다.

  • DWG 참조 무시

  • 현재 도면의 DWG 참조는 DGN 파일로 내보내지 않습니다.

  • 시드 파일 지정

  • 시드 파일(.dgn)은 DGN 파일의 속성과 설정을 저장하는 데 사용됩니다.
  • DWG 파일을 DGN 파일로 내보낼 때 사용할 시드 파일을 지정합니다.
  • 드롭다운 목록에서 선택하거나 찾아보기 버튼을 클릭하여 대화 상자에서 선택할 수 있습니다.

  • 변환 단위

  • 기본 단위

  • 도면의 한 단위가 시드 파일의 한 가지 기본 단위로 변환됩니다.

  • 하위 단위

  • 도면의 한 단위가 시드 파일의 한 가지 하위 단위로 변환됩니다.

  • DWG 속성을 DGN 속성으로 변환

  • DGN 파일을 내보내는 데 사용할 매핑 설정을 지정하며, 해당 설정을 관리할 수도 있습니다.

  • 매핑 설정 선택

  • 매핑 설정 목록이 표시되며 그중에서 선택할 수 있습니다.

  • 설정 설명

  • 선택한 매핑 설정의 설명을 표시합니다.

  • 매핑 설정

  • DGN 매핑 설정 대화 상자를 열어 매핑 설정을 만들고 이름을 변경하거나 수정 또는 삭제할 수 있습니다.

  • 설정의 매핑 미리보기

  • DWG 파일의 도면층, 선종류, 선가중치, 색상 속성과 선택한 매핑 설정을 표시합니다.
