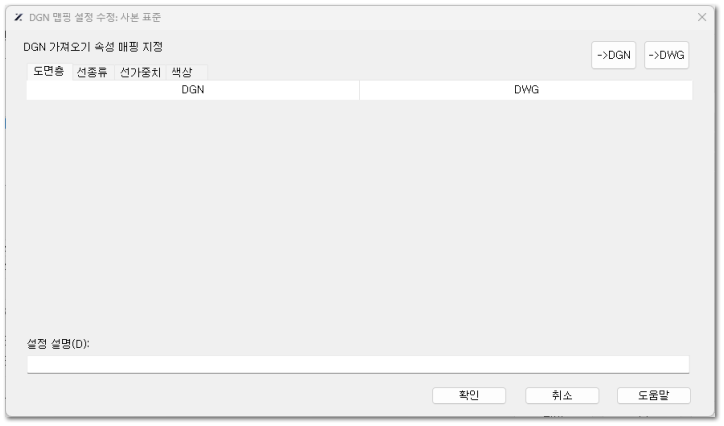

매핑 설정에서 도면층, 선종류, 선가중치, 색상 속성을 지정합니다.
|
|
-
-
도면 파일 대화 상자에서 속성 추가를 열고 DWG, DWT, DXF 파일 중에서 선택한 후 도면층과 선종류 속성을 매핑 설정에 추가합니다.
-
-
DGN 파일 대화 상자에서 속성 추가를 열고 DGN 파일을 선택한 후 도면층과 선종류 속성을 매핑 설정에 추가합니다.
-
-
DWG 또는 DGN 버튼을 통해 도면층 속성을 추가할 수 있습니다.
-
오른쪽 열의 셀을 클릭하여 드롭다운 목록을 확장하거나 직접 입력합니다.
-
-
현재 운영 상태에 따라 자동으로 셀의 초기 내용이 표시됩니다.
-
새 매핑 설정을 만듭니다. DGN 파일을 가져오거나 내보내 새 매핑 설정을 만드는 경우, 표준을 기반으로 할 때는 현재 도면 파일 또는 DGN 파일의 도면층 속성이 표시되며, 기타 매핑 설정을 기반으로 할 때는 기본 매핑 설정의 도면층 속성이 표시됩니다.
-
매핑 설정을 수정하면 선택한 매핑 설정의 도면층 속성이 표시됩니다.
-
-
DWG 또는 DGN 버튼을 통해 선종류 속성을 추가할 수 있습니다.
-
오른쪽 열의 셀을 클릭하여 드롭다운 목록을 확장하고 선종류를 선택하거나, 더 보기를 선택하여 선종류 관리자를 열고 다른 선종류를 선택합니다.
-
현재 운영 상태에 따라 자동으로 셀의 초기 내용이 표시됩니다.
-
새 매핑 설정을 만듭니다.DGN 파일을 가져오거나 내보내 새 매핑 설정을 만드는 경우, 표준을 기반으로 할 때는 현재 도면 파일 또는 DGN 파일의 선종류 속성이 표시되며, 기타 매핑 설정을 기반으로 할 때는 기본 매핑 설정의 선종류 속성이 표시됩니다.
-
매핑 설정을 수정하면 선택한 매핑 설정의 선종류 속성이 표시됩니다.
-
-
-
오른쪽 열의 셀을 클릭하여 드롭다운 목록을 확장하고, 왼쪽 열과 일치하는 선가중치를 선택합니다.
-
-
-
-
-
|
