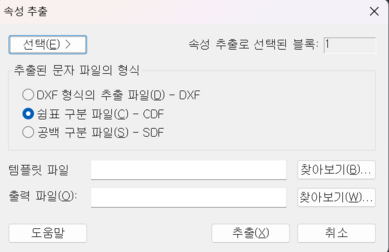

선택된 블록에서 속성 DATS 을 추출하고 지정된 템플릿의 양식에 파일로 저장합니다.
|
|
-
-
속성 추출 대화 상자를 일시적으로 닫고 도면 영역에 속성 데이터와 함께 블록을 선택합니다.
-
-
-
-
특성 데이터 저장에 사용되는 문자 파일에 대한 파일 포맷을 지정합니다.
-
-
출력 파일을 DXF 형식 (Drawing Exchange Format)으로 지정하면 블록 참조, 특성 및 확장명만 파일에 포함됩니다.
-
출력 파일의 확장 파일 이름은 .dxx . 입니다.
-
-
-
CDF 포맷으로 결과 파일을 지정하고 도면 내 각 블록의 속성을 기록합니다.
-
기록 필드는 쉼표 (,)로 구별되고, 문자 필드는 작은 따옴표 (')로 구분됩니다.
-
-
SDF 포맷으로 결과 파일을 지정하고 도면 내 각 블록의 속성을 기록합니다.
-
레코드 필드의 길이가 고정되어 있으므로 필드 구분 기호 또는 문자열 구분 기호는 사용되지 않습니다.
-
-
CDF 또는 SDF와 같은 출력 파일 형식을 지정한 경우 템플릿 파일이 필요 합니다.
-
직접 템플릿 파일 경로와 이름을 변경 상자에 입력하거나 찾아보기 버튼을 클릭하여 속성 추출 템플릿 파일 대화 상자에서 템플릿 파일 경로와 이름을 지정할 수 있습니다.
-
-
출력 파일의 파일 경로 및 이름을 지정합니다.
-
편집 상자에서 파일 경로와 이름을 직접 입력하거나 찾아보기 버튼을 눌러 속성 추출 결과 파일 대화 상자에서 결과 파일 경로와 이름을 지정할 수 있습니다.
-
-
환경 설정에 따라 지정된 출력 파일로 속성 데이터를 추출합니다.
|
