직교 UCS

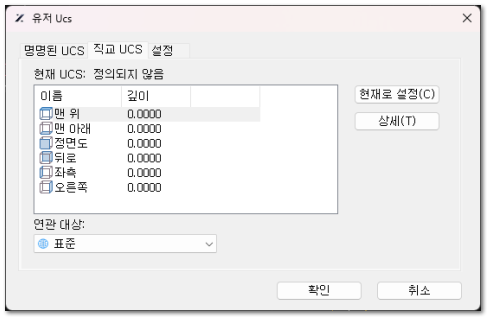

직교 UCS

  • UCS를 직교 투영 UCS 설정 중 하나로 변경합니다.


  • 현재 UCS
  • 현재의 UCS의 이름을 표시합니다.

  • UCS 이름 목록
  • 현재의 도면 내에 여섯 개의 직교 투영 UCS의 이름과 깊이를 표시합니다.

  • 현재로 설정
  • 선택한 좌표계를 현재의 좌표계로 설정합니다.

  • 상세
  • 버튼을 클릭하여 UCS 상세 대화 상자를 열면, 그 안에 UCS의 좌표 데이터가 표시됩니다.

  • 재설정
  • 선택한 직교 투영 UCS의 원점을 지정한 데이텀 좌표계에 대한 기본 위치 (0,0,0)로 복원합니다.
  • 이 옵션은 단축키 메뉴만을 위한 것입니다.

  • 깊이
  • 깊이 옵션을 더블클릭하여 직교 투영 UCS 깊이 대화 상자를 표시합니다.
  • 직교 투영 UCS의 XY 평면에서 좌표의 원점의을 통과하는 평행하는 평면까지의 거리를 지정합니다.
  • 이 옵션은 단축키 메뉴만을 위한 것입니다.

  • 상대적인
  • 드롭다운 목록 내에서 직교 투영 UCS를 정의하는 데 사용되는 데이텀 좌표계를 선택합니다.
