 명명된 뷰포트 | | -

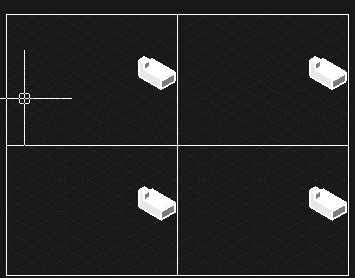

 복수의 뷰포트를 생성합니다.
-
명령창에 VPORTS를 입력하고 ENTER를 누르면, 뷰포트 대화 상자가 열리며, 거기에서 사용자는 뷰포트 구성을 생성 및 관리할 수 있습니다. -
명령창에 -VPORTS를 입력하고 ENTER를 누르면, 시스템은 다음과 같은 명령창을 실행합니다. 모형 공간과 배치 공간 내의 프롬프트는 다릅니다.
|
명령어
|
:
|
+vports
|
|
리본 위치
|
:
|

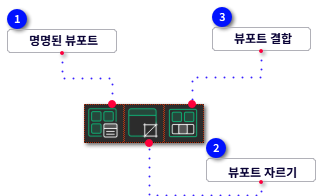

뷰 >> 뷰포트
|
|
단축키
|
:
|
|
|
[VPORTS]
[명령:] _+vports
[명령:] 탭 검색 <0>:1
- 현재의 도면 파일 내에 저장한 명명된 뷰포트의 이름으로 정의된 뷰포트를 생성하거나 나열합니다.
| |
|
|
 뷰포트 자르기 | | -
 "배치" 탭 안에서 뷰포트를 자르고, 뷰포트의 테두리의 형상을 사용자 정의 테두리에 맞도록 조정합니다.
| | VPCLIP 명령어는 배치 공간에서만 사용할 수 있습니다.
|
|
명령어
|
:
|
VPCLIP
|
|
리본 위치
|
:
|
뷰 >> 뷰포트
|
|
단축키
|
:
|
|
|
[VPCLIP]
[명령:] VPCLIP
[명령:] 자르기 할 뷰포트 선택:
[명령:] 자르기 객체 선택 또는 [다각형(P)] <다각형>:p
[명령:] 폴리선 시작점 지정:
[명령:] 다음점 지정 또는 [호(A)/길이(L)/명령 취소(U)]:
[명령:] 다음점 지정 또는 [호(A)/닫기(C)/길이(L)/명령 취소(U)]:
[명령:] .... enter
- 현재의 도면 파일 내에 저장한 명명된 뷰포트의 이름으로 정의된 뷰포트를 생성하거나 나열합니다.
| |
|
|
 뷰포트 결합 | | -
 "배치" 탭 안에서 뷰포트를 자르고, 뷰포트의 테두리의 형상을 사용자 정의 테두리에 맞도록 조정합니다.
| | VPCLIP 명령어는 배치 공간에서만 사용할 수 있습니다.
|
|
명령어
|
:
|
-vports, j
|
|
리본 위치
|
:
|
뷰 >> 뷰포트
|
|
단축키
|
:
|
|
|
[-VPORTS]
[명령:] -VPORTS
[명령:] 옵션 입력 [?/저장(S)/복구(R)/삭제(D)/단일(SI)/결합(J)/2/3/4] <3>: J
[명령:] 주 뷰포트 선택 <현재 뷰포트>:
[명령:] 결합할 뷰포트 선택:
- 지정한 인접한 뷰포트를 하나의 뷰포트로 합병합니다.
- 합병된 뷰포트는 주된 뷰포트의 보기를 상속합니다.
| | 뷰포트 결합은 모형 공간에서만 할 수 있습니다.
|
| |
|
|
