SheetSet Create Window

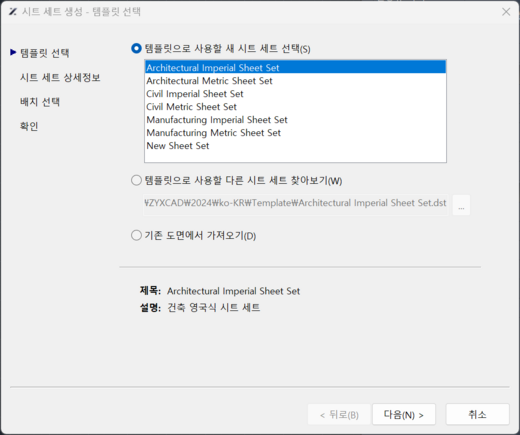

1. 탬플릿 선택

  • 새 시트 셋을 만드는 방법을 지정합니다.

  • 템플릿으로 사용할 새 시트 셋 선택

  • 프로그램의 사전 설정된 시트 셋 목록에서 시트 셋 템플릿을 선택합니다.

  • 템플릿으로 사용할 다른 시트 셋 찾아보기

  • 다른 시트 셋 데이터 파일을 템플릿 파일로 지정하고 …을 클릭하여 찾아봅니다.

  • 기존 도면에서 가져오기

  • 대상 도면 폴더를 템플릿 파일로 지정합니다.

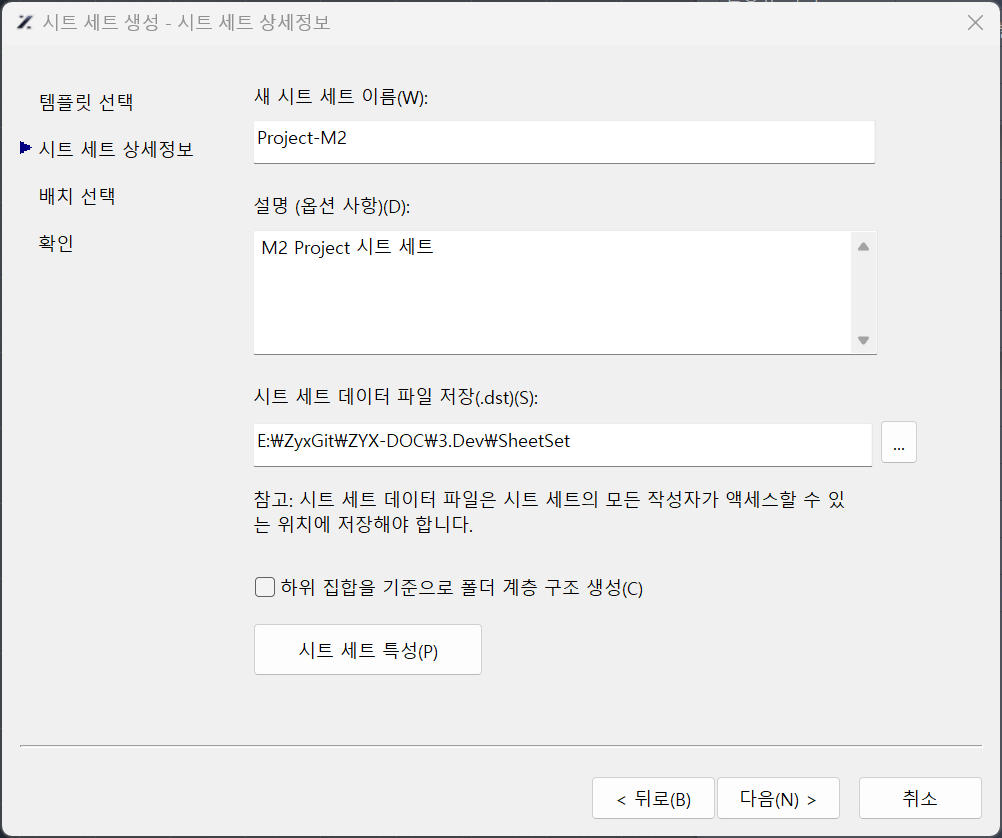

2. SheetSet 상세 정보




  • 시트 셋의 특성을 설정합니다.

  • 새 시트 셋 이름

  • 새 시트 셋 이름을 지정합니다.

  • 설명

  • 시트 셋에 대한 텍스트 설명을 지정합니다.

  • 시트 셋 데이터 파일 저장(.dst)

  • 새 시트 셋 데이터 파일의 저장 경로를 지정하고 ...을 클릭하여 찾아봅니다.

  • 하위 집합을 기준으로 폴더 계층 구조 생성

  • 시트 셋 템플릿 파일의 하위 셋을 기반으로 폴더를 만들려면 선택합니다.

  • 시트 셋 특성

  • 시트 셋 특성 대화 상자를 엽니다.

3. SheetSet 배치 선택

  • 시트 셋을 만들 폴더를 선택하고 시트를 추가합니다.

  • 찾아보기

  • 탐색하여 폴더를 선택하고 폴더에 저장된 배치를 시트 셋으로 가져옵니다.

  • 옵션 가져오기

  • 옵션 가져오기 대화 상자를 엽니다.

  • 파일 이름을 시트 제목 접두사로 추가

  • 선택하면, 도면 파일 이름이 시트 제목 접두사에 추가됩니다.

  • 폴더 구조를 토대로 하위 집합 생성 방법

  • 선택하면 선택한 폴더의 구조에 따라 하위 셋이 생성됩니다.

  • 최상위 수준 폴더 무시

  • 선택하면 최상위 폴더가 새 시트 셋에 포함되지 않습니다.

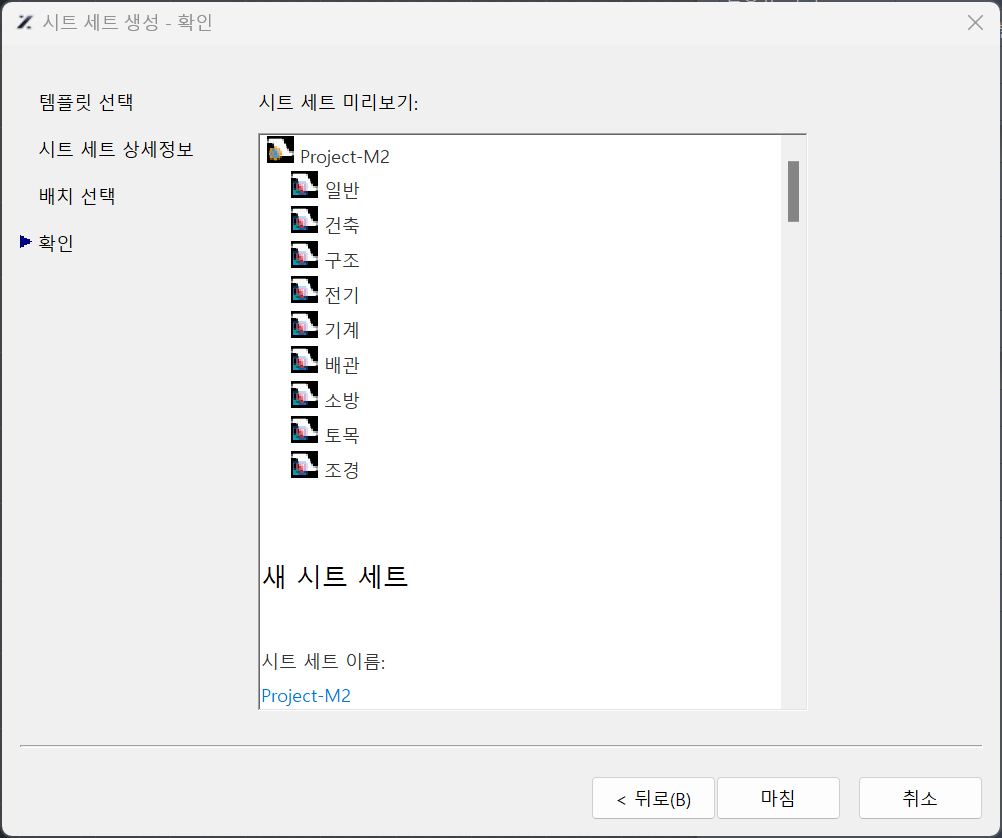

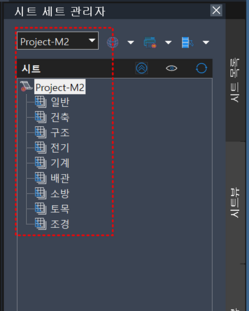

4. 마침
새 SheetSet의 특성 및 설정을 보고 확인합니다.
