현재 도면을 하나 이상의 표준(DWS) 파일과 연결합니다. 표준 점검에 사용하는 플러그인을 표시합니다.
|
|
|
|
- 점검 표준
-
- 설정
-
- 표준
-

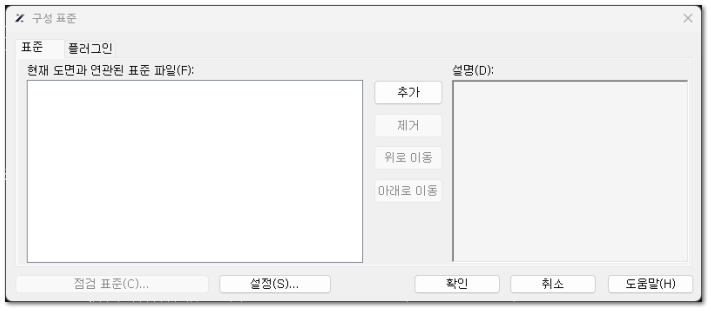

현재 도면과 연결된 표준(DWS) 파일을 구성하고 관련 정보를 표시합니다.
-
-
현재 도면과 연결된 모든 표준(DWS) 파일을 표시합니다.
| | 목록에 나오는 여러 표준(DWS) 파일 사이에 위반이 있는 경우, 목록에서 첫 번째로 표시된 표준 파일의 우선 순위가 가장 높습니다.
|
-
-
표준 파일 선택 대화 상자를 열고, 현재 도면과 연결된 표준(DWS) 파일을 선택합니다.
-
-
선택한 표준(DWS) 파일을 목록에서 제거합니다.
| | 제거 버튼은 연결된 표준(DWS) 파일을 선택한 경우에만 사용할 수 있습니다.
|
-
-
선택한 표준(DWS) 파일을 어느 위치로 위로 이동합니다.
-
-
선택한 표준(DWS) 파일을 다음 위치로 아래로 이동합니다.
| | 위로 이동 또는 아래로 이동 버튼은 목록에서 표준(DWS) 파일이 두 개를 초과한 경우에만 사용할 수 있습니다.
|
-
-
선택한 표준(DWS) 파일의 설명을 표시합니다.
- 플러그인
-
도면층, 다중 지시선 스타일, 문자 스타일, 치수 스타일, 선종류 등 표준 점검에 사용하는 플러그인을 구성합니다.
-
-
표준 점검에 사용하는 플러그인 유형을 나열합니다.
-
-
도면의 도면층 이름과 속성이 연관 표준 파일 내의 이름과 속성과 일치하는지 확인합니다.
-
-
도면의 다중 지시선 이름과 속성이 연관 표준 파일 내의 이름과 속성과 일치하는지 확인합니다.
-
-
도면의 문자 스타일 이름과 속성이 연관 표준 파일 내의 이름과 속성과 일치하는지 확인합니다.
-
-
도면의 치수 스타일 이름과 속성이 연관 표준 파일 내의 이름과 속성과 일치하는지 확인합니다.
-
-
도면의 선종류 이름과 속성이 연관 표준 파일 내의 이름과 속성과 일치하는지 확인합니다.
-
-
- 확인
-
현재 변경 사항을 저장하고 표준 구성 대화 상자를 닫습니다.
- 취소
-
현재 변경 내용을 취소하고 표준 구성 대화 상자를 닫습니다.
|
