지리서비스-프로젝트

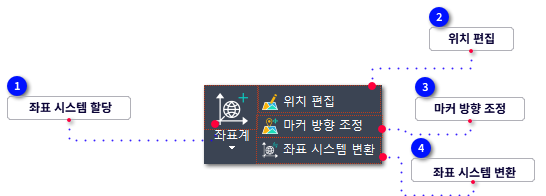

A. 지리서비스-프로젝트
1

좌표 시스템 할당

  •  line 좌표계 설정, 좌표계 정보 표시 또는 좌표계 제거.

  • 현재 도면의 좌표계를 설정하거나 제거합니다.

명령어
:
MAPCS
리본 위치
:
리본 : 지리 서비스 » 프로젝트 » 좌표 시스템 할당, 좌표 시스템 제거

메뉴 : 지리 서비스 » 좌표 시스템 할당, 좌표 시스템 제거
단축키
:
MAPCS
  • 할당
             좌표계 선택 대화 상자가 열리고 현재 도면의 좌표계를 설정합니다.

    2. 제거
             현재 도면의 좌표계와 위치점, 지도 서비스까지 제거합니다.
    맵 또는 이미지 도면층이 있는 경우 좌표계를 제거할 수 없습니다. 웹 피쳐 도면층이 있는 경우 좌표계를 변경 또는 제거할 수 없습니다.

2

위치 편집

 line
  • 현재 지도의 지리 표식, 삽입 위치, 정북 각도를 설정합니다.

  • GEOGRAPHICLOCATION 명령을 실행하면 맵 위치 대화 상자가 열립니다.

명령어
:
GEOGRAPHICLOCATION
리본 위치
:
리본 : 지리 서비스 » 프로젝트 » 위치 편집

메뉴 : 지리 서비스 » 위치 편집
단축키
:
GEOGRAPHICLOCATION

3

마커 방향 조정

 line
  • 정북 각도와 지리 표식의 위치를 설정합니다.

명령어
:
GEOREORIENTMARKER
리본 위치
:
리본 : 지리 서비스 » 프로젝트 » 마커 방향 조정

메뉴 : 지리 서비스 » 마커 방향 조정
단축키
:
GEOREORIENTMARKER
삽입점 선택
  도면 영역에서 점을 지정하거나 명령줄에 점 좌표를 입력합니다.

  • 북쪽 각도를 지정하거나
    북쪽 방향을 X축에서의 각도 편차로 지정합니다.

  • 첫 번째 점
    북쪽 방향을 나타내는 선의 시작점을 지정합니다.
  • 두 번째 점
    북쪽 방향을 나타내는 선의 끝점을 지정합니다.

4

좌표 시스템 변환

 line
  • 현재 도면을 지정 좌표계로 변환합니다.

  • SWITCHCOORDINATE 명령을 실행하면 좌표 변환 대화상자가 열립니다.

명령어
:
SWITCHCOORDINATE
리본 위치
:
리본 : 지리 서비스 » 프로젝트 » 좌표 시스템 변환

메뉴: 지리 서비스 » 좌표 시스템 변환
단축키
:
SWITCHCOORDINATE
