선택한 축척으로 거리를 측정합니다.

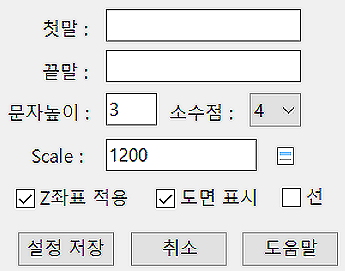

[옵션]
-
-
첫말 / 끝말거리 표기시, 앞과 뒤에 작성될 문구 입력
-
문자높이길이 표기할 문자의 높이
-
소수점길이 표기할 문자의 소수점 자리수 설정
-
Scale입력한 축척으로 비율에 맞추어 거리 측정
-
Z좌표 적용체크 : Z좌표를 무시한 거리 계산
-
도면 표시체크 : 측정한 거리를 문자로 표기
-
선체크 : 측정한 객체에 선 작성
[실행 과정]
1. 명령 : SD 입력 후 엔터

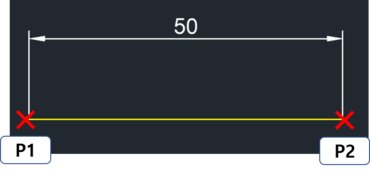

2. 첫 번째 점 지정 <현재설정 : 축척=2000, 결과쓰기=YES, 문자크기=3> [설정 변경(S)] : P1 클릭 (옵션 변경 원할 시, S 입력)
3. 두 번째 점 지정 : P2 클릭

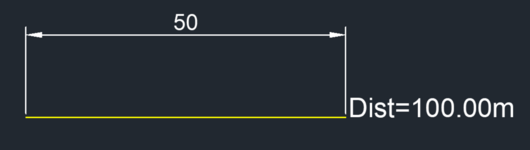

[실행 결과]
(옵션 -> 첫말 : Dist= / 끝말 : m / Scale : 2,000 / 소수점 : 2 / 도면표시 : 체크)
1. 명령창에 거리, X증분, Y증분, 방위각 표시
2. 도면에 옵션에 설정한대로 문자 표기
