입력한 축척으로 수평거리를 측정합니다.

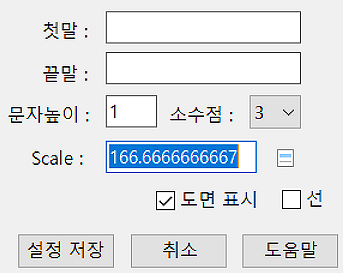

[옵션]
-
-
첫말 / 끝말도면 표시 체크시, 측정한 거리의 앞과 뒤에 문구 설정
-
문자높이, 소수점도면 표시 체크시, 표시할 문자의 높이와 소수점자리수
-
Scale거리 측정 축척이며, Scale 1 = 1m가 도면에서 1000
-
도면 표시 / 선체크 : 측정된 거리값을 도면에 표시하며, 선과 함께 작성 가능
[실행 과정]
1. 명령 : HSD 입력 후 엔터
2. 첫 번째 점 지정 <현재설정 : 축척=166.666666667, 결과쓰기=YES, 문자크기=7> [설정 변경(S)] : S 입력 후 엔터

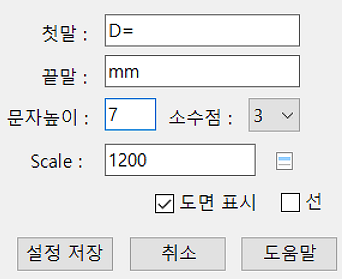

3. 아래와 같이 옵션 수정 후 [설정 저장] 클릭

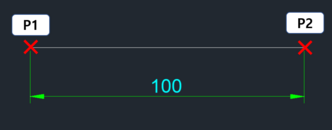

4. 첫 번째 점 지정 : P1 클릭
5. 두 번째 점 지정 : P2 클릭

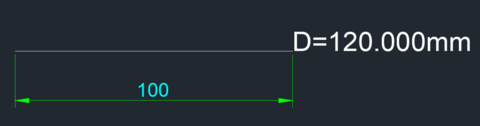

[실행 결과]
