객체의 길이값을 도면에 표기합니다.
폴리선, 스플라인, 원, 호 등 여러 선 객체의 임의의 두 점 사이 길이를 구합니다.

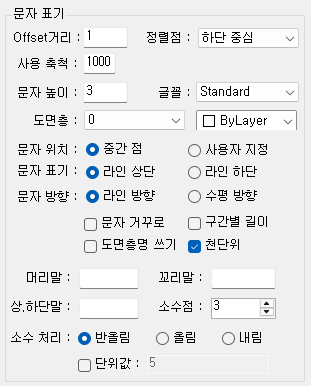

[문자 표기]
도면에 입력될 문자의 상세한 스타일 지정

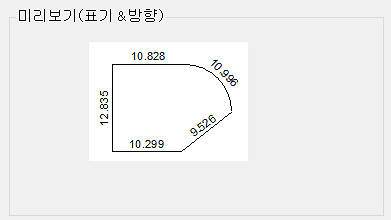

[미리보기]
'문자 표기'에서 선택한 옵션이 어떻게 표기되는지 미리보기
[실행 과정]
1. 명령 : CL 입력 후 엔터
2. 옵션 설정과 미리보기 확인 후 [확인] 클릭
3. 객체 선택 : 원하는 객체 클릭
[실행 결과]
-
문자 위치 : 중간 점
-
문자 표기 : 라인 상단
-
문자 방향 : 라인 방향
-
머릿말 : R=
-
문자 위치 : 사용자 지정
-
문자 표기 : 라인 하단
-
꼬리말 : (총길이)

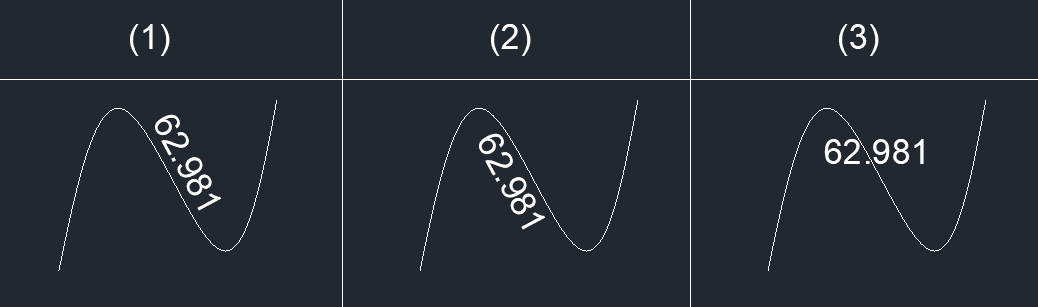

1. 문자 표기 : 라인 상단
2. 문자 표기 : 라인 하단
3. 문자 위치 : 수평 방향
