선택한 객체들의 개별 면적을 표로 작성합니다.
- 폴리선으로 이루어진 객체만 가능하며, 사각형이 아닌 객체는 면적에 루트를 씌워 장변, 단변을 표에 작성
- 객체 안에 기호가 표기된 경우, 표에도 표기

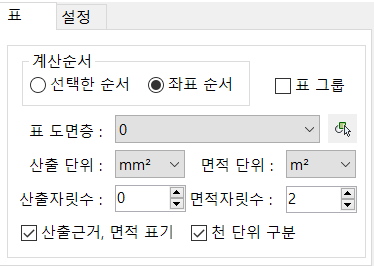

[표]
-
-
계산순서- 선택한 순서 : 객체 선택한 순서대로 산출- 좌표 순서대로 : 좌측 상단 -> 우측 하단 방향의 순서대로 산출 (Z 방향)
-
표 그룹체크 : 작성된 표가 그룹으로 묶임
-
표 도면층작성될 표의 도면층 선택
-
산출 단위표에 작성할 단변, 장변의 길이 단위
-
면적 단위표에 작성할 면적의 단위
-
산출자릿수 / 면적자릿수표에 작성될 길이와 면적의 소수점 자리수
-
산출근거, 면적 표기체크 : 선택한 객체에도 산출근거(단변*장변)와 면적 표기
-
천 단위 구분체크 : 숫자가 1000이 넘을 경우 ','로 구분

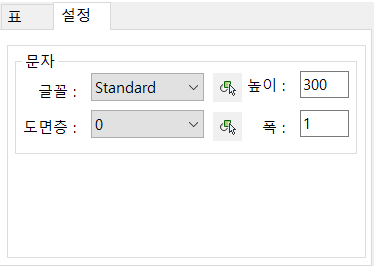

[설정]
-
-
문자 글꼴, 높이, 도면층, 폭표에 작성될 문자의 글꼴, 높이, 도면층, 폭 설정
[실행 과정]
1. 명령 : SLAT 입력 후 엔터
2. 옵션 설정 후 [확인]클릭

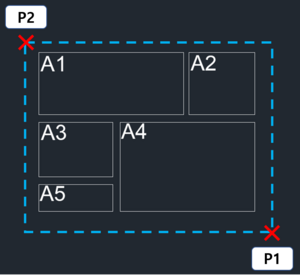

3. 폴리선 선택 : P1-P2 드래그하여, 면적 계산할 객체 선택
4. 삽입점 : 표를 삽입할 지점 클릭

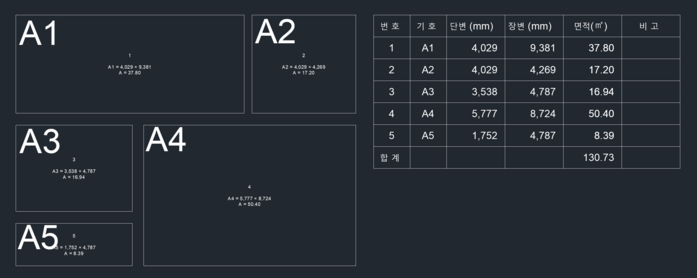

[실행 결과]
계산순서 : 좌표순서(Z방향) / 산출자릿수 : 0 / 면적자릿수 : 2 / 산출근거, 면적 표기 : 체크 / 객체 내부에 A1~A5의 문자표기로 인해, 표에도 '기호'로 표기
