1. 지정거리 수직선 그리기 [PEL]
선의 지정점과 offset 거리를 입력해, 선과 수직이 되는 선을 그립니다.
수직선 대신 블록 삽입이 가능하며, 선(Line), 폴리선(Polyline)만 가능합니다.

[옵션]

  •
  • 추가
    기준점을 기준으로, 작성한 수직선이 새로운 기준점이 되어 증분 작성
  • 원점
    기준점을 기준으로, 거리 값을 입력하여 수직선 작성
  • 수직선
    입력될 수직선의 길이
  • 수직선 방향
    - 양쪽, 오른쪽, 왼쪽 중 선택
    - 기준선과 방향설정에 따라, 입력될 수직선 그릴 방향 선택

[실행 과정]
1. 명령 : PEL 입력 후 엔터

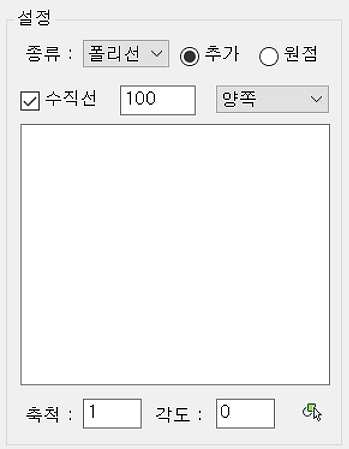

2. 옵션 설정 후 [확인] 클릭
3. 수직선으로 그리려는 기준선 선택 : P1 클릭
4. 기준 점 지정 : P2 클릭

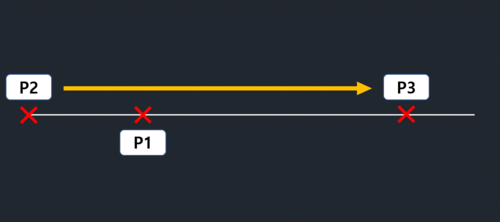

5. 방향 지정 : P3 클릭 (노란 화살표 : 선이 Offset될 방향)
6. 이전 점으로부터 수직선으로 그리려는 거리 : 100
7. 이전 점으로부터 수직선으로 그리려는 거리 : 200
8. 이전 점으로부터 수직선으로 그리려는 거리 : 300
9. 이전 점으로부터 수직선으로 그리려는 거리 : 400
10. 거리가 초과될 경우, 자동 명령 중단

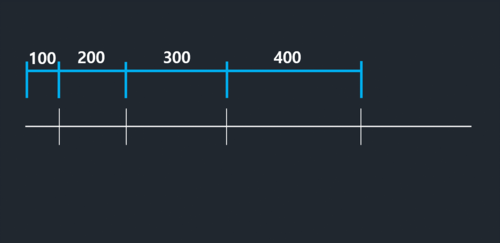

[실행 결과]
