도면의 객체를 선택해 객체들의 외곽선을 폴리선으로 그려줍니다.
[지원 가능 객체]
- AutoCAD용 Works : 선, 폴리선, 아크, 원, 스플라인, 타원
- ZWCAD용 ZDREAM : 선, 폴리선, 아크, 원
- ZYXCAD용 Works : 선, 폴리선, 아크, 원
[실행 과정]
1. 명령 : DEO 입력 후 엔터
2. 현재 설정에 대한 내용을 커맨드 라인에 출력
3. <현재 설정 : 도면층 = 현재 도면층, 선 두께 = 5, 원본 객체 삭제 : 아니오>
4. 위의 설정은 기본 설정 값입니다. 설정을 변경하면 변경한 설정 값을 출력합니다.
5. 외곽선을 그릴 객체를 선택 후, 엔터 또는 S 키워드를 입력하여 설정을 변경할 수 있습니다.
[옵션]
- 도면층 : 현재 도면층으로 외곽선을 그릴지 사용자가 지정한 도면층으로 외곽선을 그릴지 설정합니다.
- 두께 : 외곽선으로 그려질 폴리선의 전역 폭을 설정합니다.
- 원본 객체 삭제 : 선택한 객체들을 삭제할지 설정합니다.

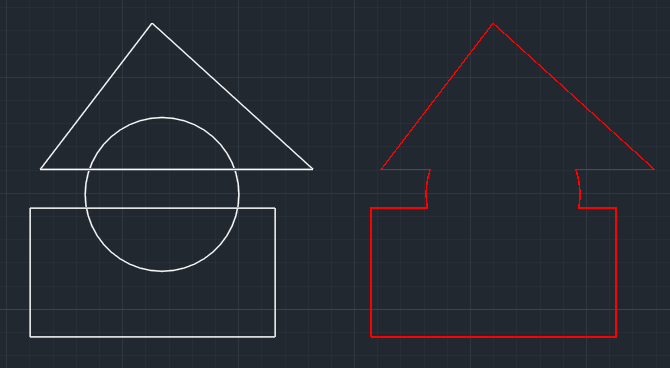

[실행 결과]
- 실행 옵션 : 현재 도면층, 도면층 색상 : Red, 두께 : 30, 원본 객체 삭제 : Yes
