대각의 두 점을 직각으로 연결하여 Fillet합니다.

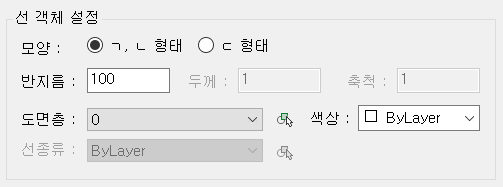

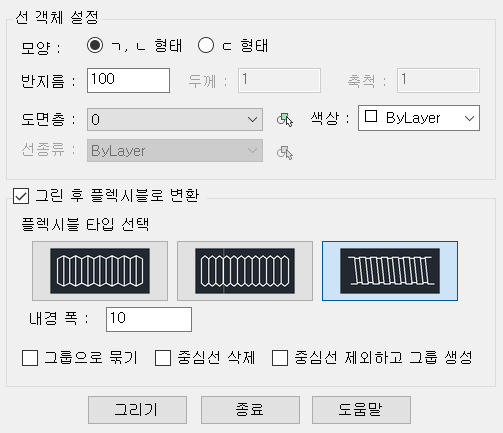

[선 설정]
-
-
모양ㄱ,ㄴ,ㄷ의 형태 중 선택 가능
-
반지름Fiilet될 모서리의 반지름
-
두께, 축척그려질 선의 두께, 축척 설정
-
도면층, 선종류, 색상그려질 선의 도면층, 선종류, 색상 설정

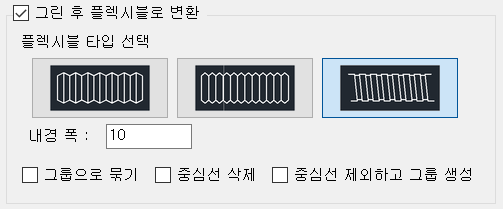

[플렉시블 변환]
-
-
내경 폭플렉시블의 내경 설정
-
그룹으로 묶기체크 : Fillet선과 플렉시블 선을 묶어 그룹화
-
중심선 삭제체크 : Fillet선 삭제
-
중심선 제외하고 그룹 생성체크 : Fillet선 삭제 후 플렉시블 선을 묶어 그룹화
[실행 과정]
1. 명령 : DFL 입력 후 엔터
2. 옵션 중 'ㄱ,ㄴ형태' 설정 후 [그리기] 클릭
3. ㄱ,ㄴ 모양 시작점 선택 : P1 클릭
4. 끝점 선택 : P2 클릭
5. 방향 선택 : 좌측으로 Fillet할 경우 좌측 방향 클릭/ 우측으로 Fillet할 경우 우측 방향 클릭
[실행 결과]
우측 클릭으로 우측 Fillet
