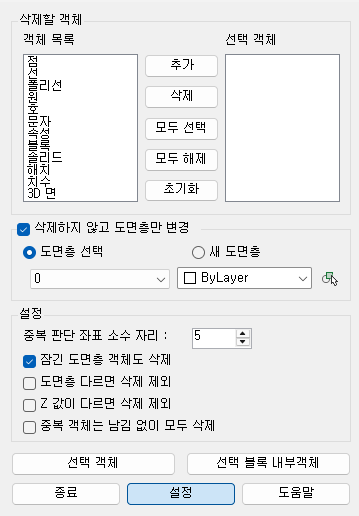

7. 중복 객체 삭제 [DDE]
도면 내에서 중복된 객체를 삭제합니다.

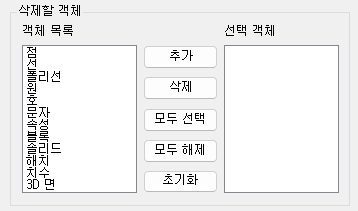

[삭제할 객체]

1.
2. 중복 검사할 객체를 객체 목록에서 선택하여 [추가] 버튼을 눌러 선택 객체에 추가
3. 선택 객체 목록에서 사용하지 않을 객체를 선택 하여 [삭제] 버튼을 눌러 목록에서 삭제
4. [모두 선택] 클릭시 객체 목록에서 모든 객체 선택 됨
5. [모두 해제] 클릭시 객체 목록에서 선택된 객체를 선택 해제함
6. [초기화] 클릭시 선택 객체에 있는 모든 목록을 초기화

[삭제 제외 옵션]

  • 삭제하지 않고 도면층만 변경
    중복객체여도 삭제하지 않고, 지정한 도면층으로 변경
    (기존 도면층 선택가능하며, 새 도면층 추가 가능)

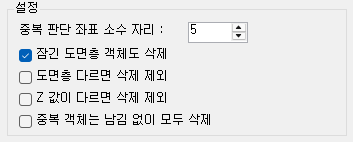

  • [설정] 버튼을 눌러 설정 펼치기
  • 잠긴 도면층 객체도 삭제
    잠겨있는 도면층이 있어도 객체 삭제
  • 도면층이 다르면 삭제 제외
    체크 : 중복 객체의 도면층이 다른 경우 삭제하지 않음
  • Z값이 다른면 삭제 제외
    체크 : 중복 객체의 Z값이 다른 경우 삭제하지 않음
  • 중복 판단 좌표 소수점 자리
    미세한 소수점 차이로 삭제되지 않을 때, 지정한 소수자리까지 좌표가 같으면 삭제

[실행 과정]

1. 명령 : DDE 입력 후 엔터
2. 옵션 설정 후 [선택 객체] 또는 [선택 블록 내부 객체] 클릭
3. 중복 객체 삭제할 영역 한쪽 모서리 선택 : 영역의 모서리 클릭
4. 중복 객체 삭제할 영역 반대쪽 모서리 선택 : 반대편 모서리 클릭

[실행 결과]

중복된 객체들을 삭제 후 팝업창에 결과 목록화
명령어 창에 히스토리 기록
