수치지도, 지적 등의 도곽 외곽선에 좌표를 표기합니다.
모든 사각 경계 외곽에 좌표를 표기할 때 사용합니다.

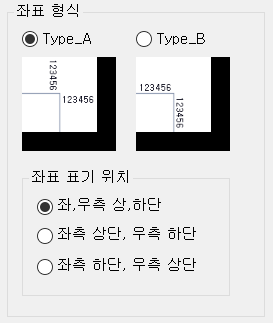

[좌표형식]
-
-
Type_A / Type_B그림 참고하여 선택
-
좌표 표기 위치사각 경계를 기준으로 좌표 표기할 위치
[문자 옵션]
-
-
간격 X,Y사각 경계와 숫자 사이의 간격
-
문자높이, 소수점좌표값으로 입력될 숫자의 높이와 소수점
[실행 과정]
1. 명령 : WCD 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭
3. 첫점 선택 : 사각 경계의 한쪽 모서리 클릭
4. 반대쪽 선택 : 첫점의 대각선 모서리 클릭
