종단 선형의 최고/최저점을 찾습니다.
도로 설계시, 노면 배수시설 설계를 위해 종단 최고/최저점을 알아야할 경우가 많은데 그 때 사용합니다.
편경사 조건에 따라 배수를 위한 실제 최고/최저점은 다를 수 있습니다.

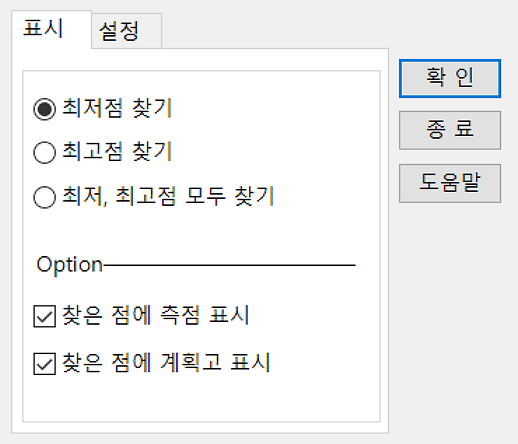

[표시]
-
-
최저점 찾기, 최고점 찾기최저점을 찾을지, 최고점을 찾을지, 모두 찾을지 선택
-
찾은 점에 측점 표시체크 : 표시선 표시 외에 찾은 점의 측점 표기
-
찾은 점에 계획고 표시체크 : 표시선 표시 외에 찾은 점의 계획고 표기

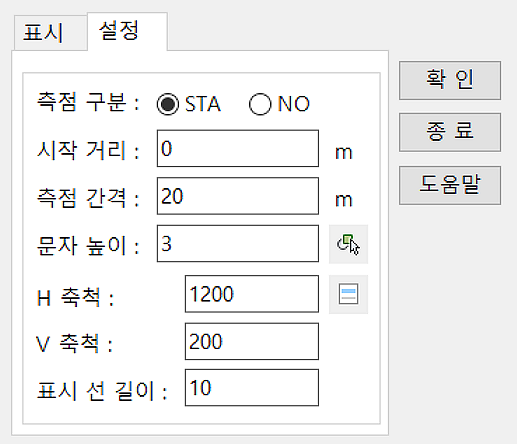

[설정]
-
-
측점 구분측점을 Station인지 Number인지 선택
-
시작 거리종단 시작점이 0이 아닐 경우 입력
-
측점 간격측점이 Number일 경우만 입력
-
문자 높이명령 수행 후 도면에 표시될 문자의 높이
-
H축척 / V축척종단의 가로, 세로 축척
-
표시선 길이명령 수행 후 문자와 함께 도면에 표시될 표시선의 길이
[실행 과정]
1. 명령 : FLM 입력 후 엔터
2. 옵션을 설정 후 [확인] 클릭

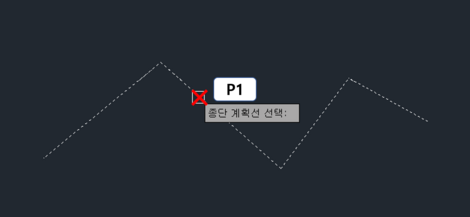

3. 종단 계획선 선택 선택 : P1 클릭

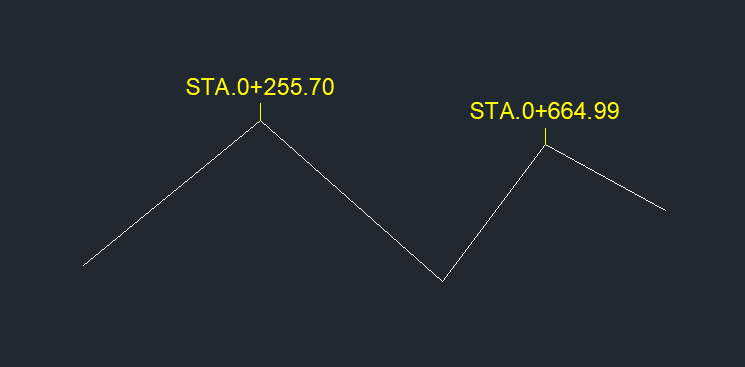

[실행 결과]
