상, 하수도 설계시 엑셀양식에 입력한 값을 관망해석하여, 종단, 횡단, 전개도를 작성합니다.
종단 & 횡단 : 상수, 우수, 오수관로 / 전개도 : 석축&옹벽, 관로가시설 계산 가능
[1-1 종단 : 상수관로]
|
기본설정
| |
|
Hscale
|
종단의 가로 축척
|
|
Vscale
|
종단의 세로 축척
|
|
CHAIN
|
종단의 측점 간격
|
|
시작지반
|
종단의 시작 레벨(Level)
|
|
TYPE
|
A : 우수, 오수관로
B : 상수관로
|
|
종단분할
|
종단 분할 거리
|
|
라인명
|
관로 라인 이름
|
|
관종
|
해당 노선의 관종
|
|

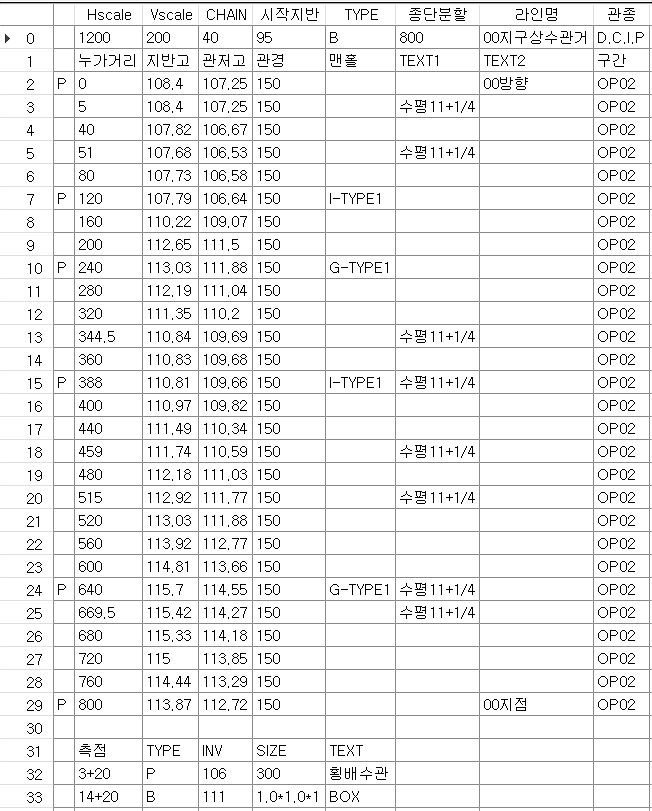

데이터 입력
| |
|
관경
|
관경(mm)
|
|
맨홀
|
G : 공기변실
I : 이토변실
J : 제수변실
U : 유량계실
|
|
TEXT 1
|
곡관입력기호 (ex. 수평11 수평44 수평22 등으로 입력)
(수직곡관은 자동생성)
|
|
TEXT 2
|
부가설명 필요한 경우 기입
|
|
구간
|
횡단작업 위한 횡단TYPE
|
|
INV
|
유입관로 관저고
|
|
SIZE
|
유입관로 사이즈
|

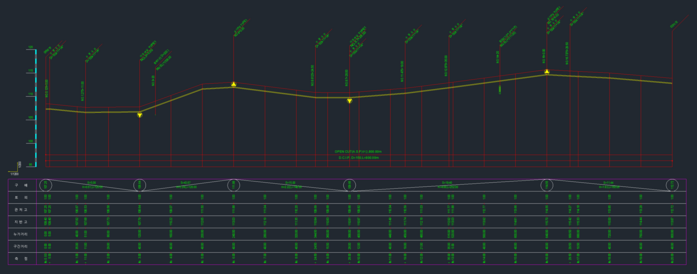

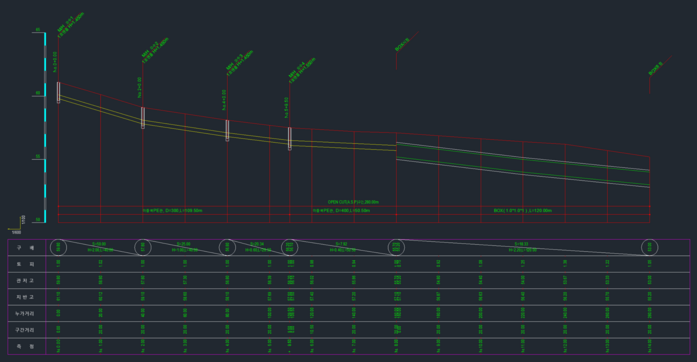

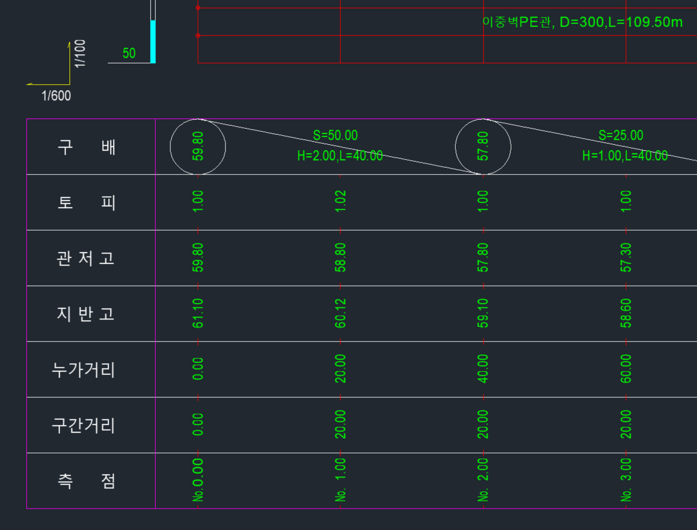

[종단 : 상수관로 결과]
(표 확대)

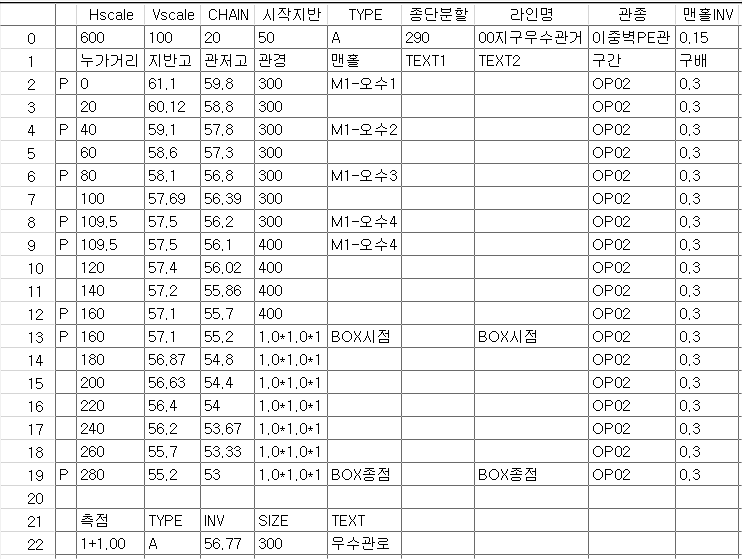

[1-2 종단 : 우수관로]
|
기본설정
| |
|
Hscale
|
종단의 가로 축척
|
|
Vscale
|
종단의 세로 축척
|
|
CHAIN
|
종단의 측점 간격
|
|
시작지반
|
종단의 시작 레벨(Level)
|
|
TYPE
|
A : 우수, 오수관로
B : 상수관로
|
|
종단분할
|
종단 분할 거리
|
|
라인명
|
관로 라인 이름
|
|
관종
|
해당 노선의 관종
|
|
맨홀 INV
|
맨홀바닥~관저고까지의 깊이(m)
|
|
데이터 입력
| |
|
관경
|
관경(mm)
BOX : 1.0*1.0*1 (너비와 폭은 2자리수)
|
|
맨홀
|
MI : 맨홀번호 (ex. M1은 1호맨홀)
E1 : 맨홀번호, 관저고
(다른관로에 유입 -> 관저고, 관번호 기입)
|
|
TEXT 1
|
부가설명 필요한 경우 기입
|
|
TEXT 2
|
부가설명 필요한 경우 기입
|
|
구간
|
횡단작업 위한 횡단TYPE
|
|
구배
|
횡단작업 위한 횡단 터파기 구배
|
|
INV
|
유입관로 관저고
|
|
SIZE
|
유입관로 사이즈
|

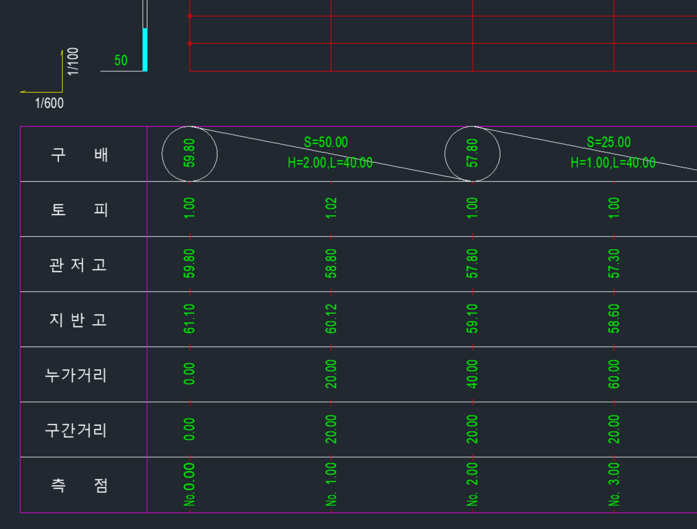

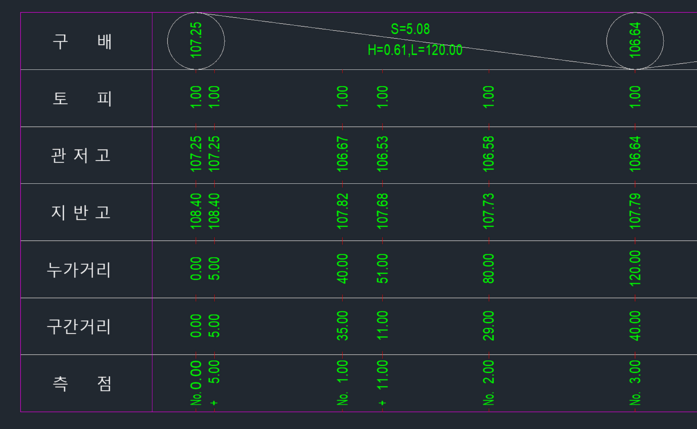

[종단 : 우수관로 결과]
(표 확대)

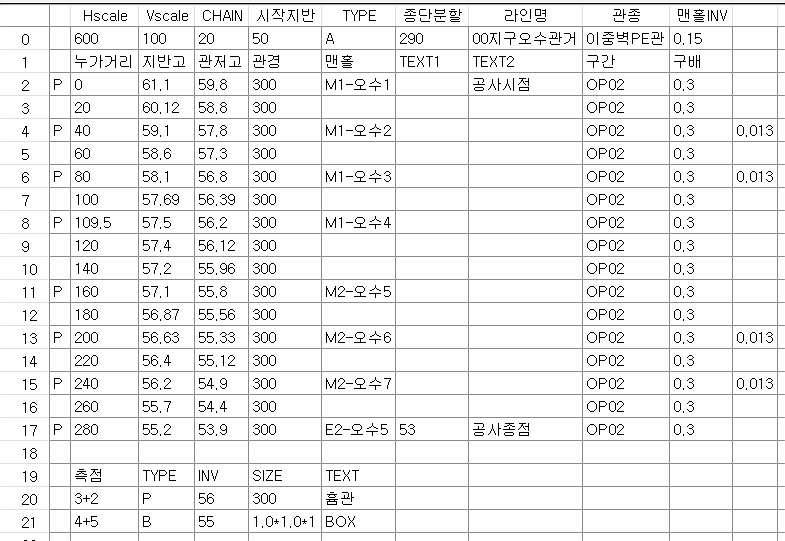

[1-3 종단 : 오수관로]
|
기본설정
| |
|
Hscale
|
종단의 가로 축척
|
|
Vscale
|
종단의 세로 축척
|
|
CHAIN
|
종단의 측점 간격
|
|
시작지반
|
종단의 시작 레벨(Level)
|
|
TYPE
|
A : 우수, 오수관로
B : 상수관로
|
|
종단분할
|
종단 분할 거리
|
|
라인명
|
관로 라인 이름
|
|
관종
|
해당 노선의 관종
|
|
맨홀 INV
|
맨홀바닥~관저고까지의 깊이(m)
|
|
데이터 입력
| |
|
관경
|
PIPE : 300
BOX : 1.0*1.0*1 (너비와 폭은 2자리수)
|
|
맨홀
|
MI : 맨홀번호 (ex. M1은 1호맨홀)
E1 : 맨홀번호, 관저고
(다른관로에 유입 -> 관저고, 관번호 기입)
|
|
TEXT 1
|
부가설명 필요한 경우 기입
|
|
TEXT 2
|
부가설명 필요한 경우 기입
|
|
구간
|
횡단작업 위한 횡단TYPE
|
|
구배
|
횡단작업 위한 횡단 터파기 구배
|
|
INV
|
유입관로 관저고
|
|
SIZE
|
유입관로 사이즈
|

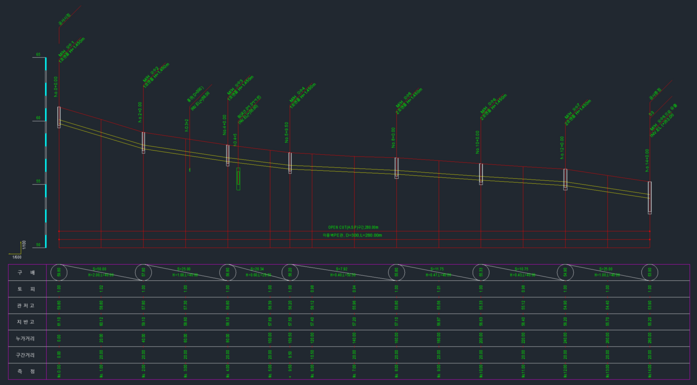

[종단 : 오수관로 결과]
(표 확대)

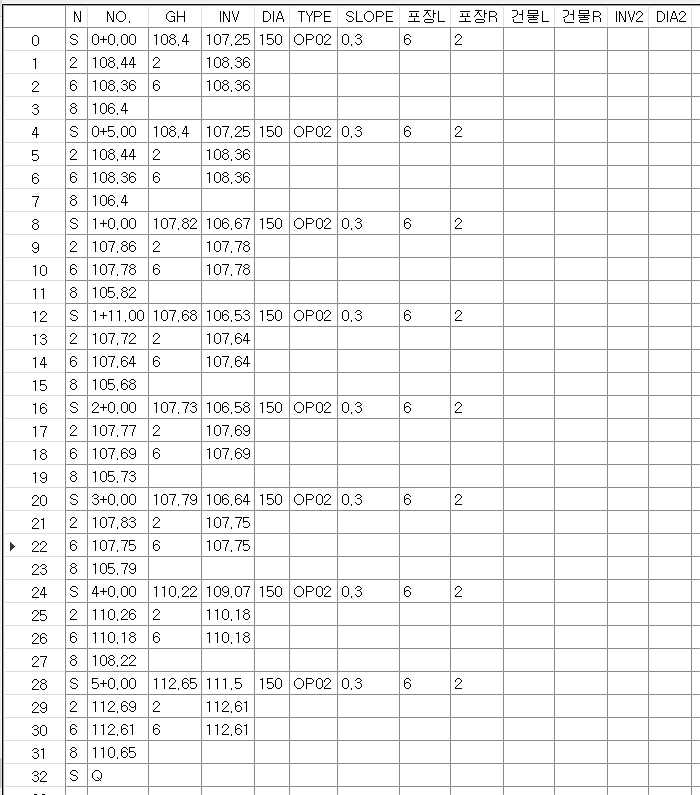

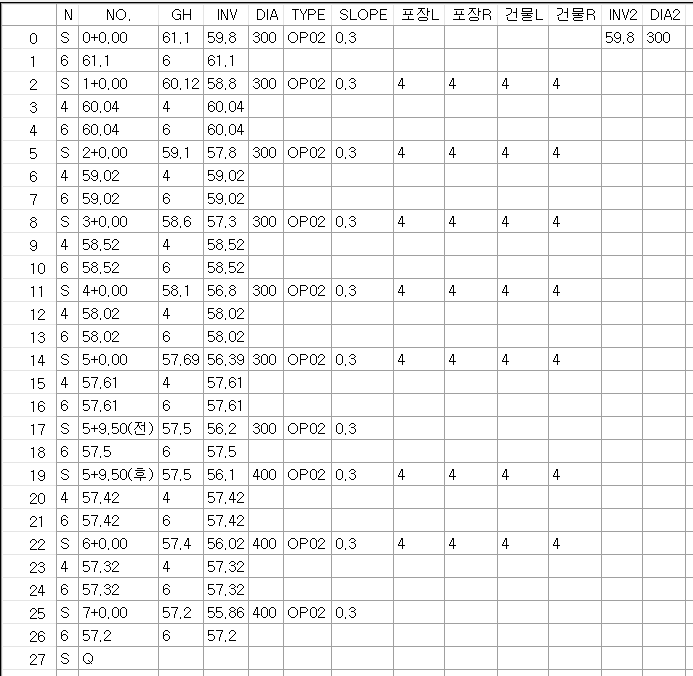

[2-1 횡단 : 상수관로]
|
기본설정
| |
|
N
|
한 측점의 시작 "S"
|
|
NO.
|
측점 번호
|
|
GH
|
지반고
|
|
INV
|
관저고
|
|
DIA
|
관경
|
|
TYPE
|
OP01 : Open Cut 공법(토사구간)
OP02 : Open Cut 공법(A.S.P 포장구간)
OP03 : Open Cut 공법(콘크리트 포장구간)
OP04 : Open Cut 공법(보도블록 구간)
OP05 : Open Cut 공법(A.S.P+콘크리트)
OP06 : Open Cut 공법(A.S.P+노면파쇄)
GA01 : 가시설 공법(토사구간)
GA02 : 가시설 공법(A.S.P 포장구간)
GA03 : 가시설 공법(콘크리트 포장구간)
GA04 : 가시설 공법(보도블록 구간)
GA05 : 가시설 공법(A.S.P+콘크리트)
GA06 : 가시설 공법(A.S.P+노면파쇄)
OP01-B : -B일 경우 관보호공구간
GA01-S : -S일 경우 근입깊이 표기
SC01 : 추진구간
|
|

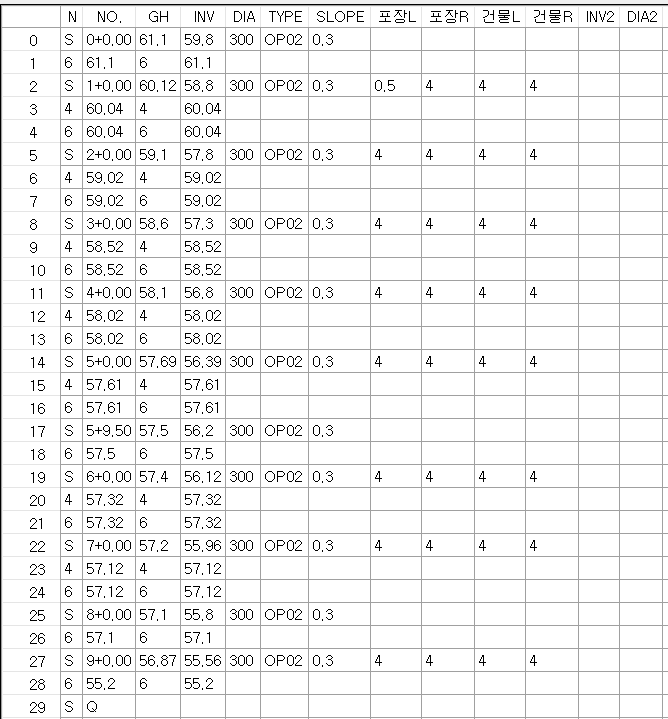

데이터 입력
| |
|
SLOPE
|
Open Cut 공법일 때, 터파기 구배(가시설구간일 땐 필요없음)
|
|
포장L
|
중심선 기준, 좌안의 포장연장(m)
|
|
포장R
|
중심선 기준, 우안의 포장연장(m)
|
|
건물L
|
중심선 기준, 좌안의 건물위치(m)
|
|
건물R
|
중심선 기준, 우안의 건물위치(m)
|
|
INV2
|
2라인 관로일 때, 2번째 관의 관저고(공란이면 1라인 횡단)
|
|
DIA2
|
2라인 관로일 때, 2번째관의 관경(공란이면 1라인 횡단)
|

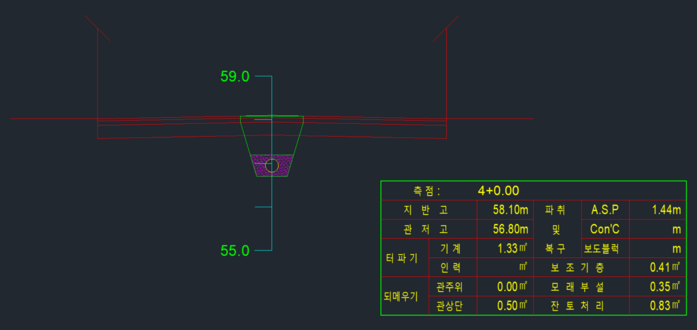

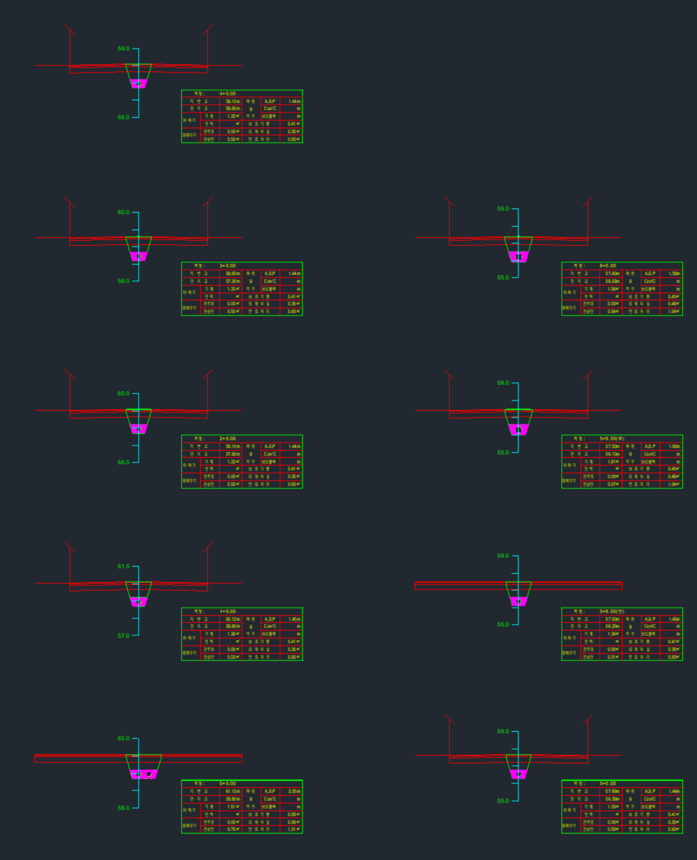

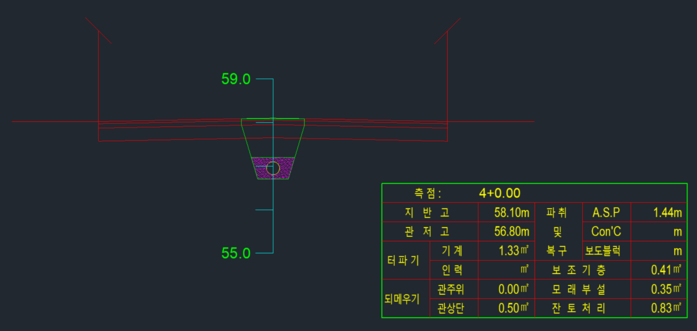

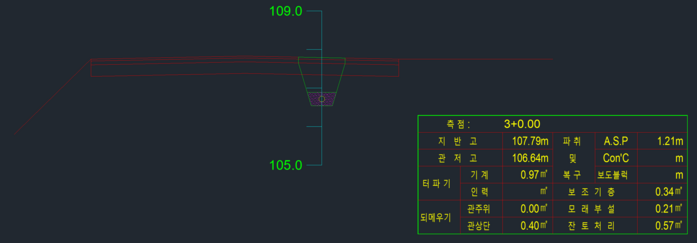

[횡단 : 상수관로 결과]
(표 확대)
[2-2 횡단 : 우수관로]
|
기본설정
| |
|
N
|
한 측점의 시작 "S"
|
|
NO.
|
측점 번호
|
|
GH
|
지반고
|
|
INV
|
관저고
|
|
DIA
|
관경
|
|
TYPE
|
OP01 : Open Cut 공법(토사구간)
OP02 : Open Cut 공법(A.S.P 포장구간)
OP03 : Open Cut 공법(콘크리트 포장구간)
OP04 : Open Cut 공법(보도블록 구간)
OP05 : Open Cut 공법(A.S.P+콘크리트)
OP06 : Open Cut 공법(A.S.P+노면파쇄)
GA01 : 가시설 공법(토사구간)
GA02 : 가시설 공법(A.S.P 포장구간)
GA03 : 가시설 공법(콘크리트 포장구간)
GA04 : 가시설 공법(보도블록 구간)
GA05 : 가시설 공법(A.S.P+콘크리트)
GA06 : 가시설 공법(A.S.P+노면파쇄)
OP01-B : -B일 경우 관보호공구간
GA01-S : -S일 경우 근입깊이 표기
SC01 : 추진구간
|
|
데이터 입력
| |
|
SLOPE
|
Open Cut 공법일 때, 터파기 구배(가시설구간일 땐 필요없음)
|
|
포장L
|
중심선 기준, 좌안의 포장연장(m)
|
|
포장R
|
중심선 기준, 우안의 포장연장(m)
|
|
건물L
|
중심선 기준, 좌안의 건물위치(m)
|
|
건물R
|
중심선 기준, 우안의 건물위치(m)
|
|
INV2
|
2라인 관로일 때, 2번째 관의 관저고(공란이면 1라인 횡단)
|
|
DIA2
|
2라인 관로일 때, 2번째관의 관경(공란이면 1라인 횡단)
|

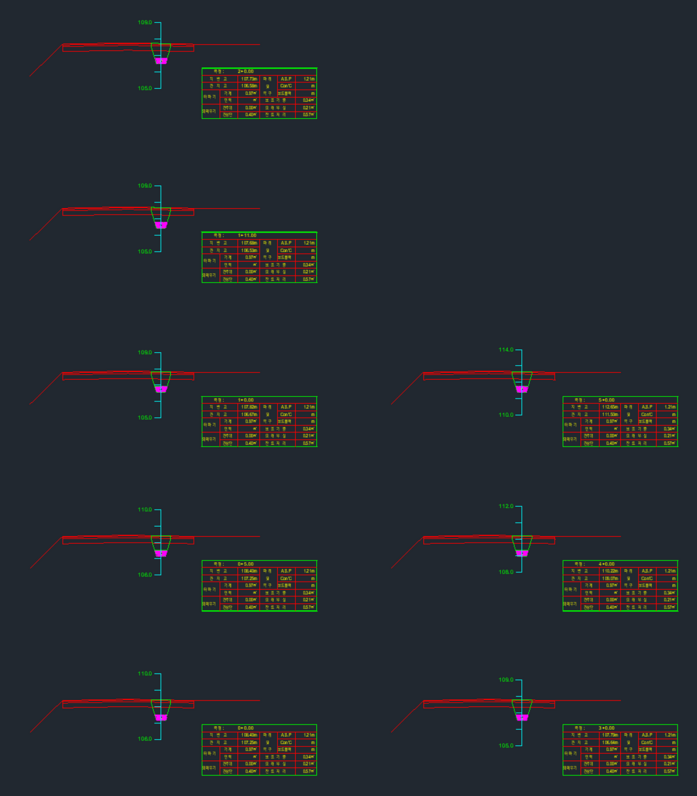

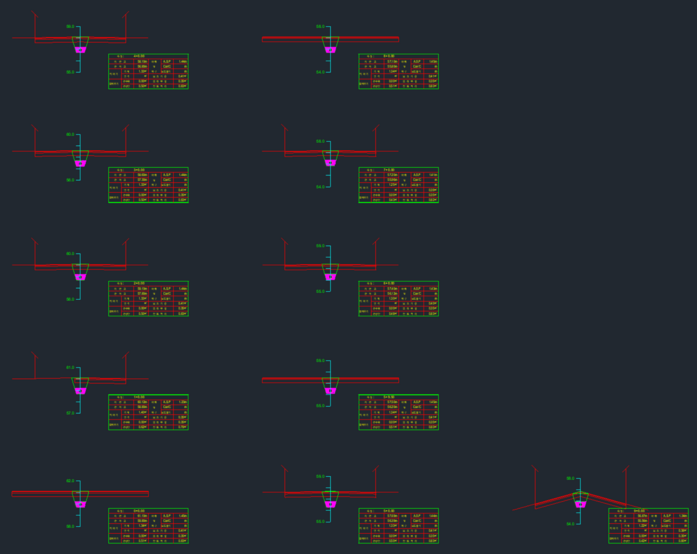

[횡단 : 우수관로 결과]
(표 확대)
[2-3 횡단 : 오수관로]
|
기본설정
| |
|
N
|
한 측점의 시작 "S"
|
|
NO.
|
측점 번호
|
|
GH
|
지반고
|
|
INV
|
관저고
|
|
DIA
|
관경
|
|
TYPE
|
OP01 : Open Cut 공법(토사구간)
OP02 : Open Cut 공법(A.S.P 포장구간)
OP03 : Open Cut 공법(콘크리트 포장구간)
OP04 : Open Cut 공법(보도블록 구간)
OP05 : Open Cut 공법(A.S.P+콘크리트)
OP06 : Open Cut 공법(A.S.P+노면파쇄)
GA01 : 가시설 공법(토사구간)
GA02 : 가시설 공법(A.S.P 포장구간)
GA03 : 가시설 공법(콘크리트 포장구간)
GA04 : 가시설 공법(보도블록 구간)
GA05 : 가시설 공법(A.S.P+콘크리트)
GA06 : 가시설 공법(A.S.P+노면파쇄)
OP01-B : -B일 경우 관보호공구간
GA01-S : -S일 경우 근입깊이 표기
SC01 : 추진구간
|
|
데이터 입력
| |
|
SLOPE
|
Open Cut 공법일 때, 터파기 구배(가시설구간일 땐 필요없음)
|
|
포장L
|
중심선 기준, 좌안의 포장연장(m)
|
|
포장R
|
중심선 기준, 우안의 포장연장(m)
|
|
건물L
|
중심선 기준, 좌안의 건물위치(m)
|
|
건물R
|
중심선 기준, 우안의 건물위치(m)
|
|
INV2
|
2라인 관로일 때, 2번째 관의 관저고(공란이면 1라인 횡단)
|
|
DIA2
|
2라인 관로일 때, 2번째관의 관경(공란이면 1라인 횡단)
|
[횡단 : 오수관로 결과]
(표 확대)

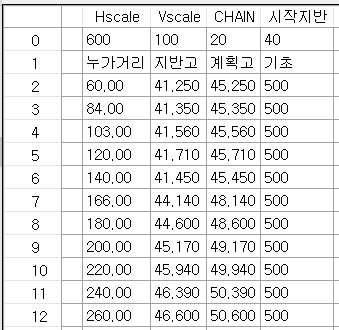

[3-1 전개도 : 석축&옹벽]
|
기본설정
| |
|
Hscale
|
종단의 가로 축척
|
|
Vscale
|
종단의 세로 축척
|
|
CHAIN
|
종단의 측점 간격
|
|
시작지반
|
종단의 시작 레벨(Level)
|

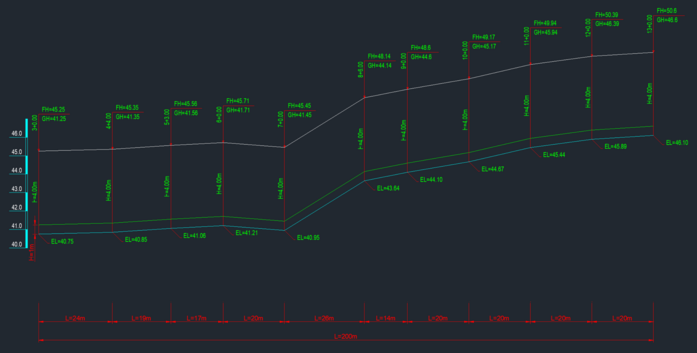

[전개도 : 석축&옹벽 결과]

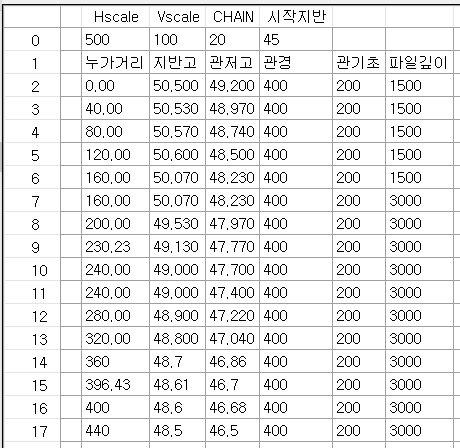

[3-2 전개도 : 관로가시설]
|
기본설정
| |
|
Hscale
|
종단의 가로 축척
|
|
Vscale
|
종단의 세로 축척
|
|
CHAIN
|
종단의 측점 간격
|
|
시작지반
|
종단의 시작 레벨(Level)
|

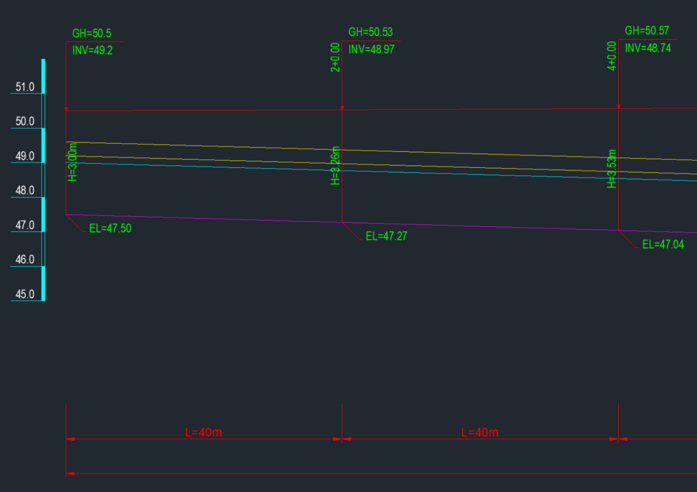

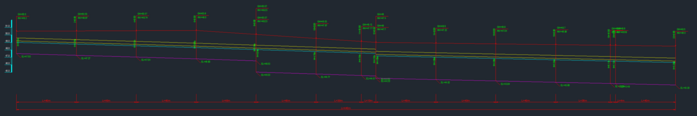

[전개도 : 관로가시설 결과]
(표 확대)
