횡단면도에서 깎기부 라운딩을 작성합니다.

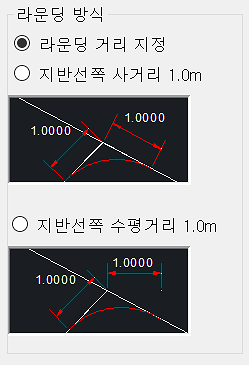

[라운딩 방식]
-
-
라운딩 거리 지정라운딩 거리를 직접 입력하거나, 두 점을 지정
-
지반선쪽 사거리 1.0m지반선과 계획선이 Fillet (동일한 1.0m로 라운딩되므로 Arc(호)만 그려짐)
-
지반선쪽 수평거리 1.0m설계 기준에 표기된 대로 그리며, 라운딩은 짧은 선과 Arc(호)로 그려짐(산마루 측구 시작점 또는 사면 끝~라운딩 끝 등 폭이 동일해짐)
[옵션]
-
-
횡단면도 축척현재 도면의 축척 입력 (축척 1,000은 도면에서 1)
-
라운딩 후 계획선 Trim체크 : 기존 계획선을 라운딩 선에 맞춰 잘라냄
[라운딩 분할]
-
-
라운딩 선 분할체크 : 입력 값을 간격으로 라운딩 선 분할체크해제 : 라운딩 선을 Pline으로 작성
-
선으로 폭파체크 : 라운딩 선을 잘게 끊어진 Line으로 작성체크해제 : 라운딩 선을 Pline으로 작성
[실행 과정]
1. 명령 : CSR 입력 후 엔터

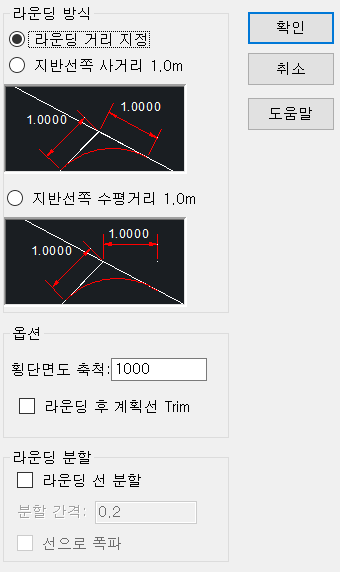

2. 옵셜 설정 후 [확인] 클릭
3. 사면 계획선 선택 : P1 클릭
4. 지반선 선택 : P2 클릭
[실행 결과]
