횡단면도에 산마루 / V형 측구를 설치합니다.
국토교통부와 한국도로공사 표준도 형식을 지원합니다.
V형 측구는 측구 뒤 깎기부, 쌓기부 조건에 따라 자동으로 작성되며, 산마루 측구는 깎기부 라운딩을 함께 처리가능합니다.

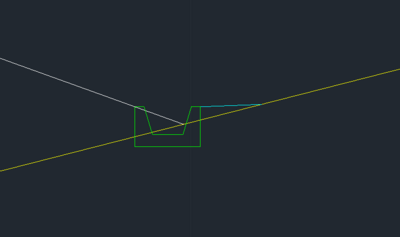

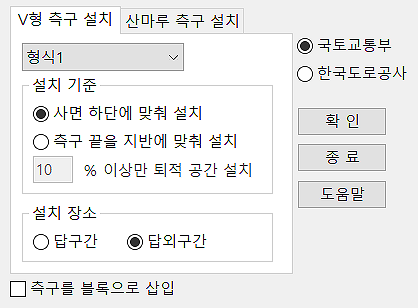

[V형 측구 설치]
-
-
형식1~3까지 선택 가능
-

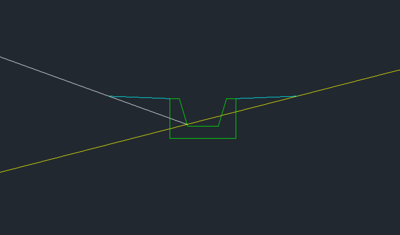

설치 기준- 사면 하단에 맞춰 설치
- 측구 끝을 지반에 맞춰 설치
-
( )% 이상만 퇴적 공간 설치- 10%- 80%

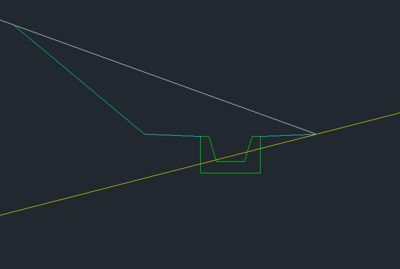

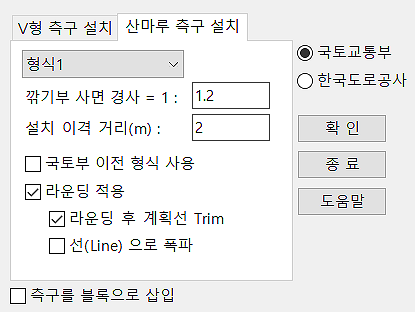

[산마루 측구 설치]
-
-
형식1~3까지 선택 가능
-
국토부 이전 형식 사용체크 : 국토 교통부 옵션일 시만 사용가능하며, 국토부 이전 형식으로 작성
-
깎기부 사면 경사산마루 측구 뒤 깎기부 경사
-
설치 이격 거리(m)깎기부 끝에서 산마루 측구가 설치될 이격 거리
-
라운딩 적용체크 : 계획선과 지반선이 교차되는 점에서 라운딩 적용
-
선(Line)으로 폭파체크 : 선으로 폭파 (폴리선 아님)
[실행 과정]
1. 명령 : DVB 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭
3. 사면 계획선 선택 : 여기서 선택한 계획선의 도면층을 따라 라운딩선이 그려짐
4. 지반선 선택 : 원 지반선 선택 (폴리선만 가능)
