횡단 좌, 우측에 E.L 폴을 그립니다.

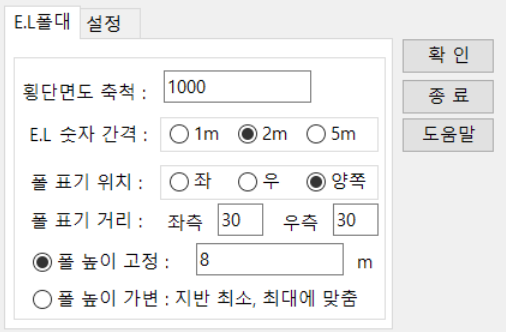

[E.L 폴대]
-
-
횡단면도 축척- 축척 1 = 도면에서 1000- 축척 1000 = 도면에서 1
-
E.L 숫자 간격폴대에 표시될 E.L의 간격으로 1m, 2m, 5m 중 선택 가능
-

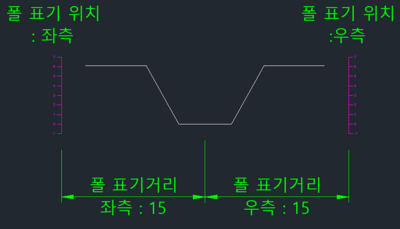

폴 표기 위치횡단 중심으로 위치를 좌,우,양쪽 중 선택
-
폴 표기 거리횡단 중심 ~ 폴대까지 거리
-
폴 높이 고정, 가변폴 높이를 지반선의 최저, 최고 높이에 맞추거나, 상관없이 고정된 높이로 작성

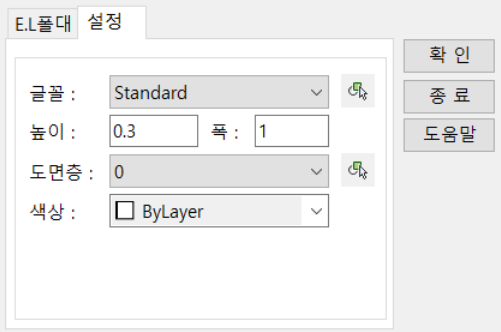

[설정]
-
-
글꼴, 높이폴대에 작성될 문자의 글꼴과 높이 설정
-
도면층, 색상작성될 폴대의 도면층과 색상 설정
[실행 과정]
1. 명령 : DCEM 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭
3. 기준 EL 문자 선택[EL값(E)] : 문자 클릭하거나, E 입력 후 0 입력
4. 지반선 선택 : 횡단선 클릭
5. EL 기준점 지정 : 폴대의 중심이 될 기준점 클릭
[실행 결과]
옵션 값으로 횡단 중심점 기준으로 폴대 생성
