원곡선 선형의 IP와 제원을 작성합니다.
직선+원곡선으로 이루어진 선형만 가능합니다
IP제원을 입력하거나, 표로 만들거나, 엑셀로 내보낼 수 있습니다.

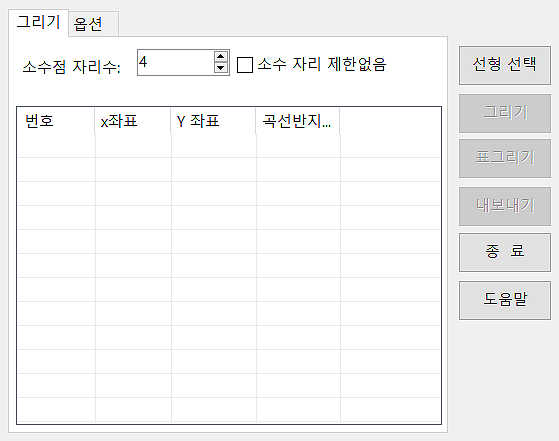

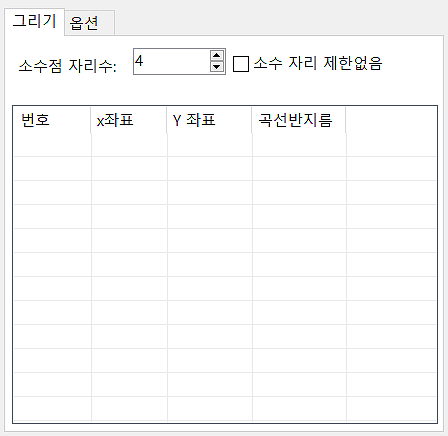

[그리기]
-
-
소수점 자리수IP제원을 계산할 좌표의 소수점 자리수
-
소수 자리 제한 없음체크 : 소수점 자리수 12자리까지 가져옴
-
목록선택한 선형의 IP제원과 반지름R 값 목록화

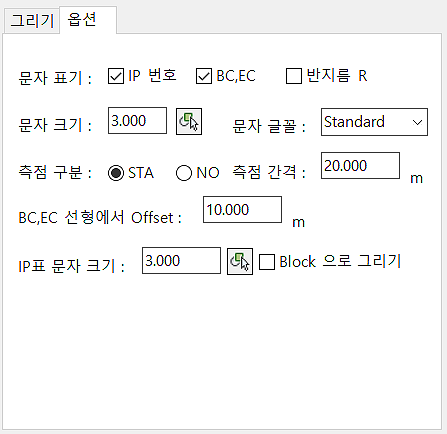

[옵션]
-
-
문자 표기체크 : 체크한 점의 측점 문자로 표기
-
문자 크기, 문자 글꼴IP,BC,EC,R 표기할 문자의 크기와 글꼴 선택
-
측점 구분, 측점 간격STA / NO 중 선택 가능하며, BC,EC 제원에 측점 표기시 간격 설정
-
BC,EC 선형에서 Offset문자 맨 앞과 선형 중심선과의 간격
-
IP표 문자 크기표 그리기 사용시, 적용될 문자 크기
-
Block으로 그리기체크 : IP 제원 표를 블록으로 작성
[입력 종류]
-
-
선형 선택도면에 작성된 선형(폴리선) 선택
-
그리기선택된 선형에 IP, BC, EC, 반지름R 표기 (옵션 참고)
-
표그리기가져온 IP제원을 도면에 표로 그림
-
내보내기가져온 IP제원을 엑셀로 내보냄
[실행 과정]
1. 명령 : MIP 입력 후 엔터
2. [선형 선택]클릭 후 P1 클릭
3. [그리기] [표그리기] [내보내기] 중 선택
[실행 결과]

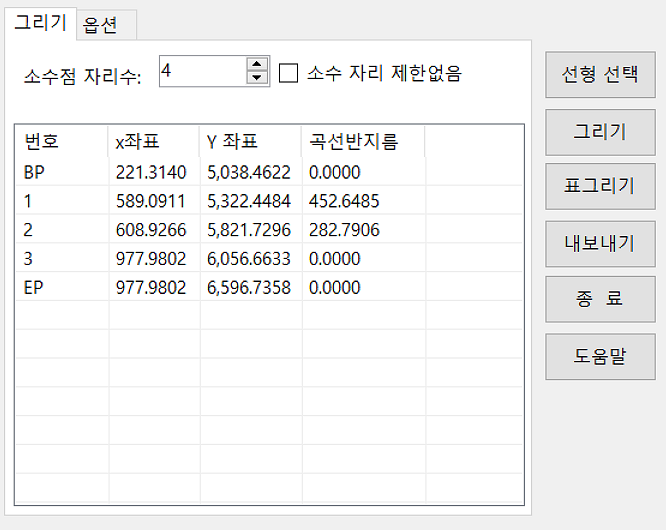

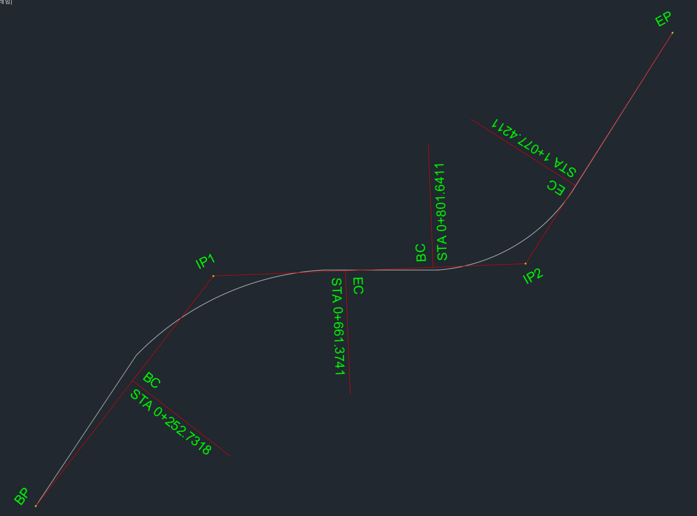

1. [그리기]

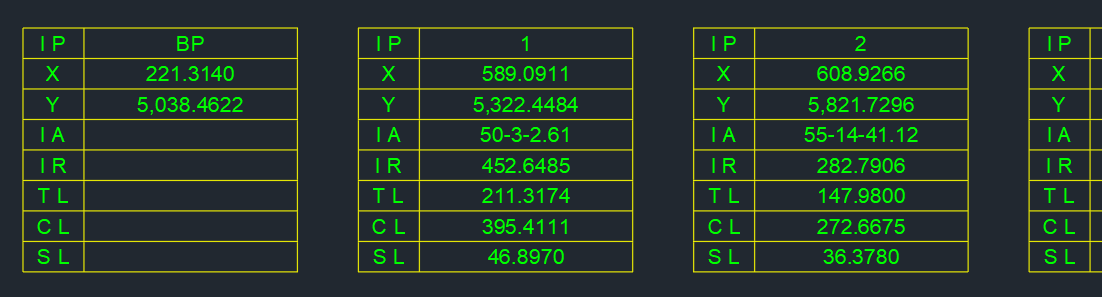

2. [표그리기]

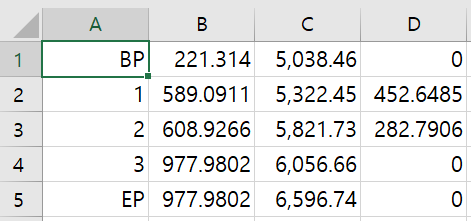

3. [내보내기]
