도로 선형의 원곡선 반지름을 확인하고, 결과 값으로 원곡선 선형을 작성할 수 있습니다.
명령 실행 전 IP선이 작성돼있어야 하며, 기존 도로에 연결도로를 붙일 때 자주 사용합니다.

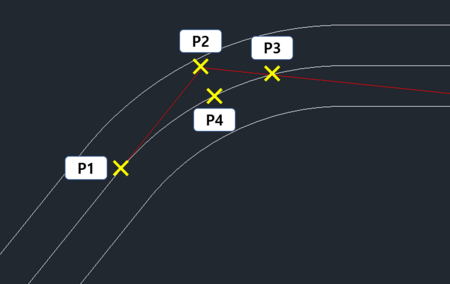

[실행 과정]
1. 명령 : FIR 입력 후 엔터
2. 시작 점 선택 : P1 클릭
3. IP 점 선택 : P2 클릭
4. 종료점 선택 : P3 클릭
5. 중심선이 지나갈 점 선택 : P4 클릭 (가급적 IP선과 수직점)

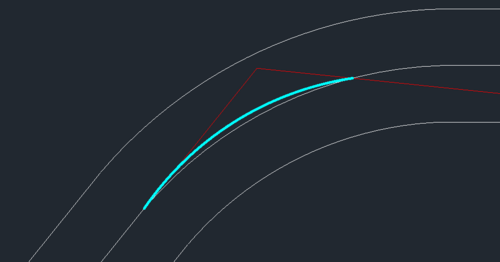

[실행 결과]
1. 명령창에서 R과 CL값 확인
2. R=163 입력하여 원곡선 선형 그림
