1. 계획사면 그리기 [DSLO]
두 점 사이에 계획사면을 그립니다.

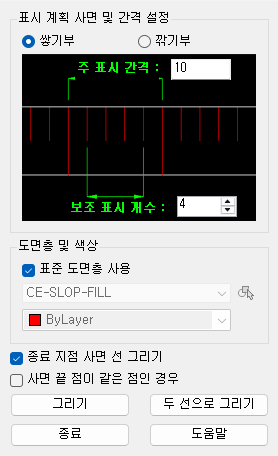

[옵션]
  •
  • 주 표시 간격
    상-하단이 모두 연결되는 사면 표시 간격 개수
  • 보조 표시 개수
    주 표시 간격 사이에 작성되는 보조 간격 개수
  • 도면층 및 색상
    그려질 계획사면의 도면층과 색상 설정
  • 종료 지점 사면 선 그리기
    사면이 종료되는 지점에 간격과 관계 없이 종료 지점에 사면 선을 그립니다.


  •
  • 표시 간격, 개수로 분할
    상단 표시계획 사면 및 간격 설정으로 표시합니다.

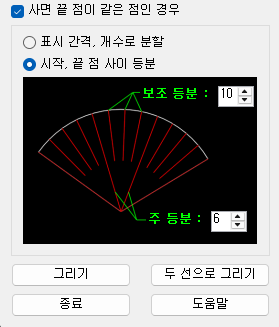

  • 시작, 끝 점 사이 등분
    보조 등분, 주 등분에 입력한 값으로 등분합니다.

[실행 과정]

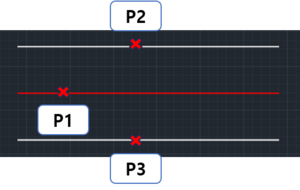

1. 명령 : DSLO 입력 후 엔터
2. 옵션 설정 후 [그리기] 클릭
3. 선형 중심선 선택 : P1 클릭
4. 사면 시작선 선택 : P2 클릭 (사면 상단선)
5. 소단 선 순서대로 선택 (소단선이 있을경우)
6. 사면 끝선 선택 : P3 클릭 (사면 하단선)
7. 중심 선에서 사면 표기 시작점, 끝점 선택

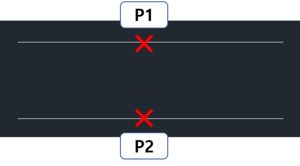

1. 명령 : DSLO 입력 후 엔터
2. 옵션 설정 후 [두 선으로 그리기] 클릭
3. 사면 시작선 선택 : P1 클릭 (사면 상단선)
4. 사면 끝선 선택 : P2 클릭 (사면 하단선)

1. 명령 : DSLO 입력 후 엔터
2. [사면 끝 점이 같은 점인 경우] 체크
3. 옵션 설정 후 [그리기] 클릭
4. 사면 시작선 선택 : P1 클릭 (사면 상단선)
5. 소단 선 순서대로 선택 (소단선이 있을경우)
6. 사면 종점 선택 : P2 클릭 (사면 종점)
7. 사면 시작선 선에서 시점, 종점 선택

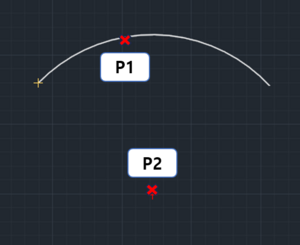

1. 명령 : DSLO 입력 후 엔터
2. [사면 끝 점이 같은 점인 경우] 체크
3. 옵션 설정 후 [두 선으로 그리기] 클릭
4. 사면 시작선 선택 : P1 클릭 (사면 상단선)
5. 사면 끝점 선택 : P2 클릭 (사면 종점)

[실행 결과]

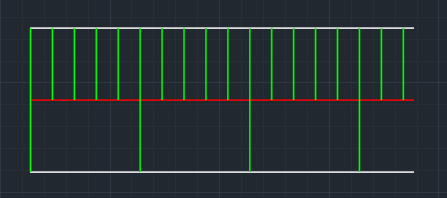

[그리기]

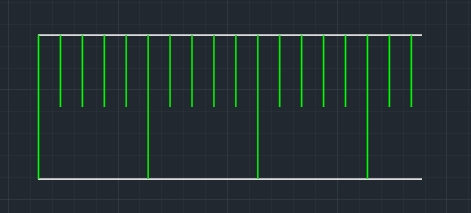

[두 선으로 그리기]

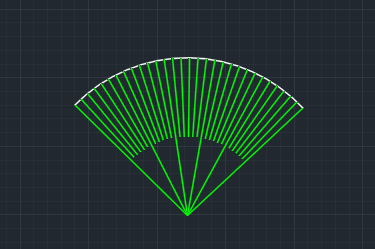

[사면 끝 점이 같은 점인 경우] 체크시
