3. EL 표시 [FEL]
지정한 기준점을 기준으로 EL 값을 찾아 작성합니다.

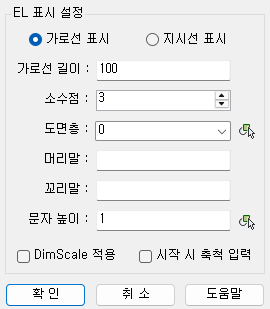

[옵션]
  •
  • EL 표기 옵션

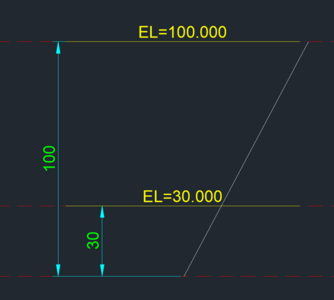

    - 가로선 표시 : 가로선 위에 EL표기(가로선 길이 설정)

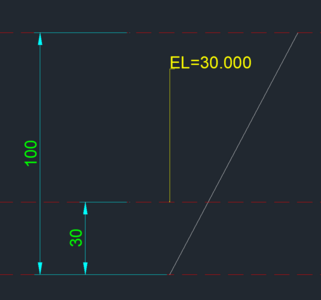

    - 지시선 표시 : 지시선으로 EL표기(지시선의 세로 길이 설정)

  • 가로선 길이
    - EL 기준점에서 가로로 표기
  • 소수점
    - 도면에 표기될 EL 값의 소수점을 지정합니다.
  • 도면층
    - 도면에 표기될 문자의 도면층을 선택합니다.
  • 머리말
    - EL값 앞에 표기될 문자입니다.(예 : 'EL=' 이라고 지정한다면 'EL=00.000' 형태로 도면에 표기됩니다.)
  • 꼬리말
    - EL값 마지막에 표기될 문자입니다.(예 : 'AA' 라고 지정한다면 '00.000AA' 형태로 도면에 표기됩니다.)
  • 문자높이
    - 도면에 표기될 문자의 크기를 입력합니다.
  • DimScale 적용
    - 문자 높이는 무시되고 도면의 DIMSCALE 값과 DIMTXT 값을 문자 높이로 적용합니다.
  • 시작 시 축척 입력
    - 체크시 프로그램을 실행 할 때마다 적용할 축척을 묻습니다.

[실행 과정]
1. 명령 : FEL 입력 후 엔터
명령창에 현재 설정값 표시 <현재설정 : 설정=가로선, 기준 EL=30, 축척=1000, 문자높이=2, 소수점=3>
2. 기준점 EL 선택 또는 값 입력(0.000) [EL값 입력(E)/축척 변경(C)/설정 변경(S)] : EL 문자를 선택하거나, 직접 입력

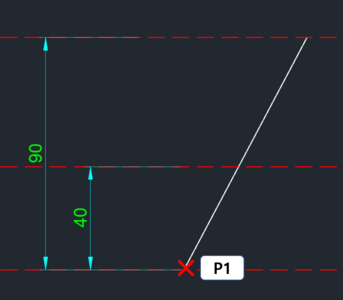

3. 기준점(0.000) 선택 : P1 클릭
4. 표시할 EL 입력 : 40
5. 표시할 EL 입력 : 90
6. 명령 종료시 엔터나 ESC 입력

[실행 결과]

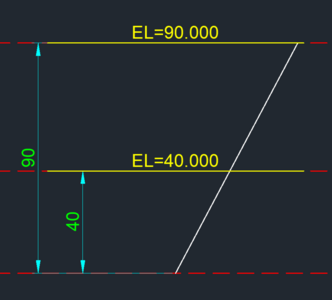

가로선 표시 / 가로선 길이 : 100

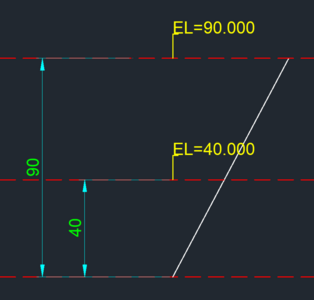

지시선 표시 / 지시선 길이 : 10
