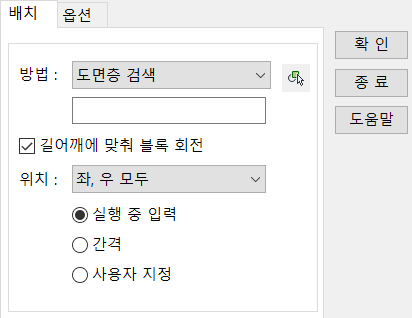

[배치]



방법

도면층 검색 / 지정 거리에 배치 중 선택



길어깨 맞춰 블록 회전

체크 : 길어깨 방향에 맞춰 집수정 블록 회전



위치

좌,우 모두 / 좌측 / 우측 중 선택하며, 간격 설정 가능

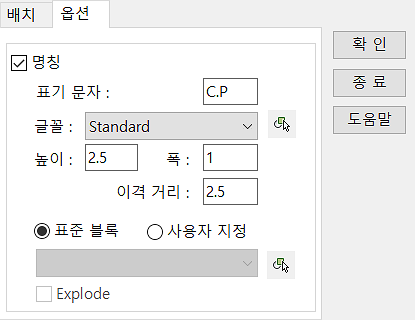

[옵션]



명칭

체크 : 집수정 블록과 함께 표기될 문자 속성 설정



집수정 블록 기준

- 표준 블록 : 건설사업정보화(CALS)에 맞는 집수정 심볼 사용



- 사용자 지정 : 사용자가 직접 블록 목록에서 설정







--------------------------------------------------------------------------------



[실행 과정]



명령 : ARCP 입력 후 엔터

옵션 설정 후 [확인] 클릭

선형 선택 : P1 클릭

선형 진행 방향이 맞습니까? [예(Y)/아니오(N)] : 방향 확인 후 Y/N 입력

시작 측점 : 집수정 표기될 점 클릭

종료 측점 : 집수정 표기 끝낼 점 클릭

간격 입력 <20> : 간격 입력 (옵션에서 간격 설정시엔 바로 그려짐)

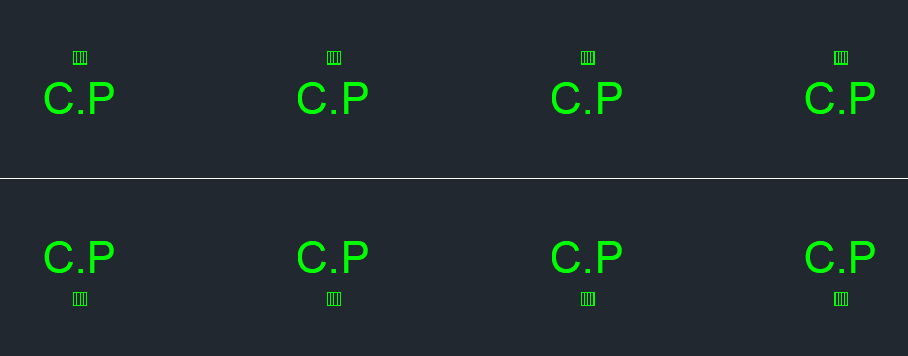

[실행 결과]



지정한 거리를 가진 집수정(블록)이 배치됨
