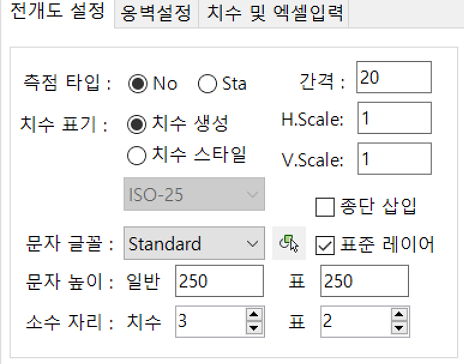

• 측점 타입

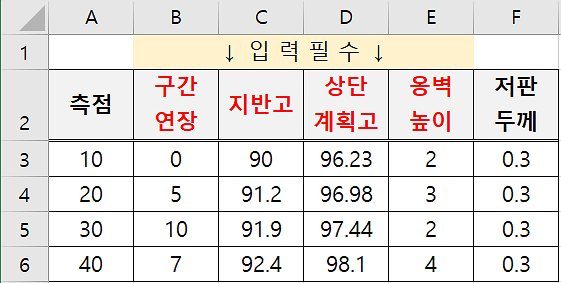

  엑셀 측점이 STA.인지 No.인지 선택
  (No. 선택시, 간격 칸 활성화)
• 치수 표기
  - 치수 생성 : 프로그램에서 자동 치수 스타일 만들어 그림
  - 치수 스타일 : 도면에 있는 기존 치수 스타일을 선택해 그림
• H.Scale, V.Scale
  축척 1,000의 1m = 도면에서의 거리 1

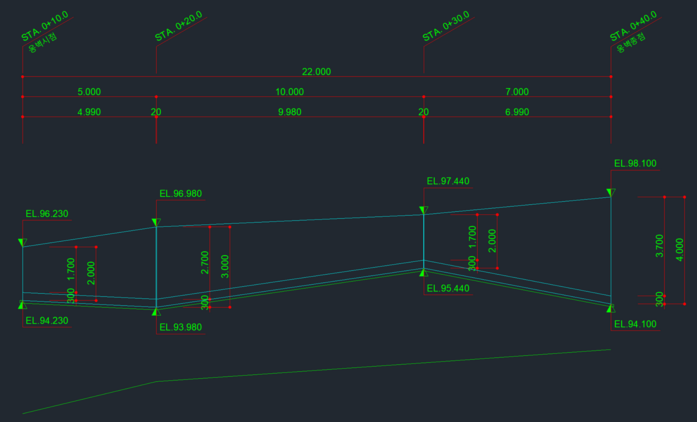

• 종단 삽입
  체크 : 전개도 아래에 종단 표 작성
• 문자 글꼴, 높이, 소수자리, 표
  전개도에 입력될 문자의 속성과 전개도 아래 그려질 종단 표 속성

•

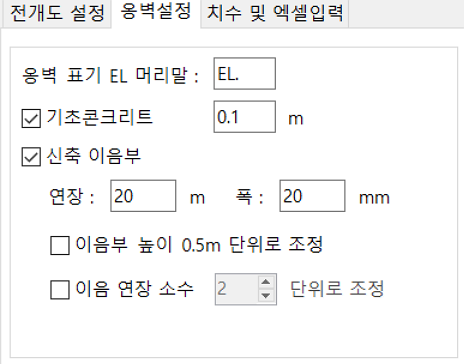

• 옹벽 표기 EL 머리말
  입력한 문자로 옹벽 상, 하단에 EL값 표기
• 기초콘크리트
  체크 : 입력칸이 활성화되며, 그 값만큼 전개도에 기초 콘크리트 그림
• 신축 이음부
  체크 : 전개도에 신축 이음을 설치하며, 입력한 폭만큼 끊음
• 이음부 높이 0.5m 단위로 조정
  체크 : 신축 이음 기준 연장보다 구간 연장이 길 때, 구간 내 신축 이음 설치
  (신축 이음부 옹벽 높이가 1.111 등 애매할 경우, 0.5m 단위로 변경해 1.5로 입력)
• 이음 연장 소수 ( )단위로 조정
  한 구간 내 신축 이음은 구간 연장을 등분해 설치되는데, 이 때 등분된 연장의 소수점 자리수 설정

•

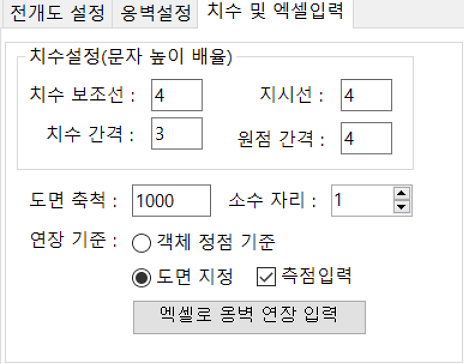

• 치수설정(문자 높이 배율)
  전개도 작성에 필요한 모든 치수 설정이며, [전개도 설정]의 문자 높이 배수로 입력 가능
• 도면 축척, 소수 자리
  평면도 축척 설정 (축척 1,000의 1m = 도면에서의 거리 1)
• 연장 기준
  - 객체 정점 기준 : 측점 알 수 없는 경우 사용하며, 옹벽 선(폴리선)의 각 정점 사이 거리 입력
  - 도면 지정 : 측점 알 수 있는 곳에서 사용하며, 측점입력 체크시 점 지정 후 해당 점의 측점까지 입력 가능

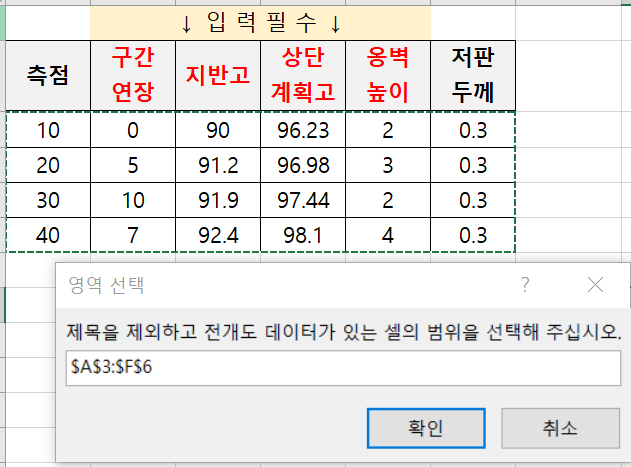

• 엑셀로 옹벽 연장 입력
  연장 기준 두가지 중 선택 후 클릭시, 활성화된 엑셀에서 연장을 입력할 셀 하나 선택 가능
