14. 삼각망 그리기 [DTIN]
Z값을 가진 객체를 선택해 삼각망을 그립니다.

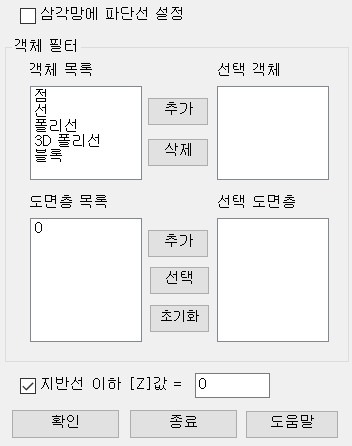

[객체필터]
  •
  • 삼각망에 파단선 설정
    체크 : 삼각망의 선이 파단선을 넘어가지 않음



  • 객체목록
    삼각망 작성할 Z값을 가져올 객체를 추가하거나 삭제
  • 도면층 목록
    추가한 도면층에 속한 객체만 가져옴
  • 지반선 이하 [Z]값
    입력한 값 이하의 Z값은 무시하고 삼각망 작성

[실행 과정]

1. 명령 : DTIN 입력 후 엔터
2. 옵션 설정 후 [확인] 클릭
3. 삼각망을 그릴 객체 선택 : 객체 드래그
4. (삼각망에 파단선 설정 체크시)파단선 선택 타입 [자동(A)/직접(S)] : 타입 설정 후 선택
